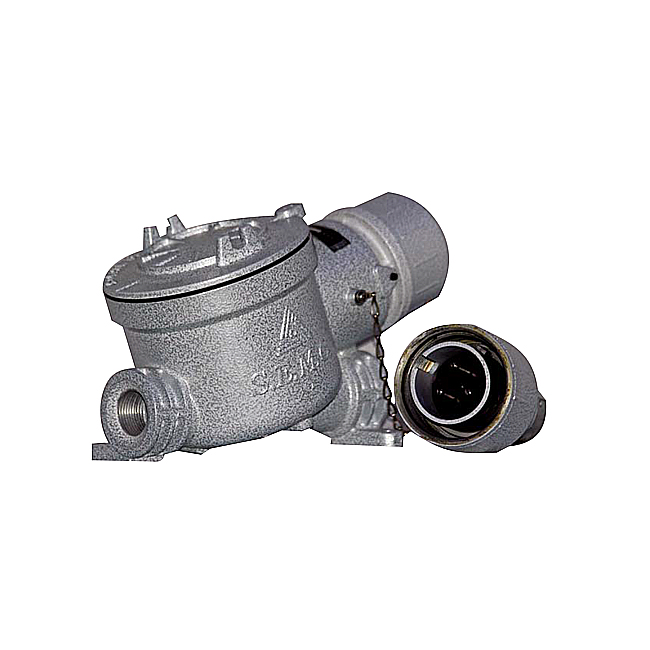

پریز و دوشاخه ضد انفجار SCT & PL 63A

معرفی ⁦SCT⁩ & ⁦PL 63A⁩

مجموعه پریز و دوشاخه ضد انفجار ⁦SCT⁩ & ⁦PL 63A⁩ ماشین‌سازی شمال (پیروز) با بدنه آلومینیومی و روش حفاظت ضد شعله ⁦(Ex db)⁩ برای برق‌رسانی ایمن به تجهیزات سیار و قابل جابه‌جایی با جریان نامی ⁦63 A⁩ در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ طراحی شده است.

ایمنی و قفل مکانیکی

پریزهای سری ⁦RE⁩ دارای مکانیزم اینترلاک هستند: دوشاخه فقط وقتی کلید داخلی خاموش است وارد پریز می‌شود و تا زمانی که کلید روشن است قابل خارج کردن نیست. هنگام اتصال، پین ارت اولین پینی است که وصل می‌شود و هنگام جدا کردن آخرین پینی است که قطع می‌شود؛ بنابراین اتصال زمین همیشه برقرار است.

ساختار

پریز برای نصب ثابت ساخته می‌شود و شامل بدنه با دو ورودی رزوه‌دار کابل/لوله، درب رزوه‌ای و کوپلینگ حاوی سوکت عایق با پین‌های متناسب با آرایش مدار است. دوشاخه بدنه استوانه‌ای با یک ورودی رزوه‌دار برای گلند کابل و رینگ درگیری با واشر آب‌بندی دارد که اتصال مکانیکی محکم با پریز را تضمین می‌کند. پین‌ها از برنج آبکاری نیکل هستند.

حفاظت ضد انفجار و مشخصات الکتریکی

مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIC T6 Gb، Ex tb IIIC T85°C Db⁩ با گواهی ⁦LOM 17 ATEX 1036X⁩ بر اساس ⁦EN 60079-0، EN 60079-1⁩ و ⁦EN 60079-31.⁩ ولتاژ نامی تا ⁦500 V،⁩ جریان نامی ⁦63 A⁩، فرکانس ⁦50/60 Hz،⁩ آرایش ⁦2⁩P+⁦PE⁩ یا ⁦3⁩P+⁦PE⁩ و سطح مقطع سیم ⁦10 mm⁩². درجه حفاظت ⁦IP66⁩ (در حالت اتصال دوشاخه به پریز) و دمای محیط ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

کاربردها

برق‌رسانی به ابزار و تجهیزات قابل حمل، روشنایی موقت، پمپ‌ها و دستگاه‌های تعمیراتی در پالایشگاه‌ها، پتروشیمی‌ها، انبارهای سوخت، سکوهای نفتی و ایستگاه‌های گاز.
