کد محصول: LJB-1S

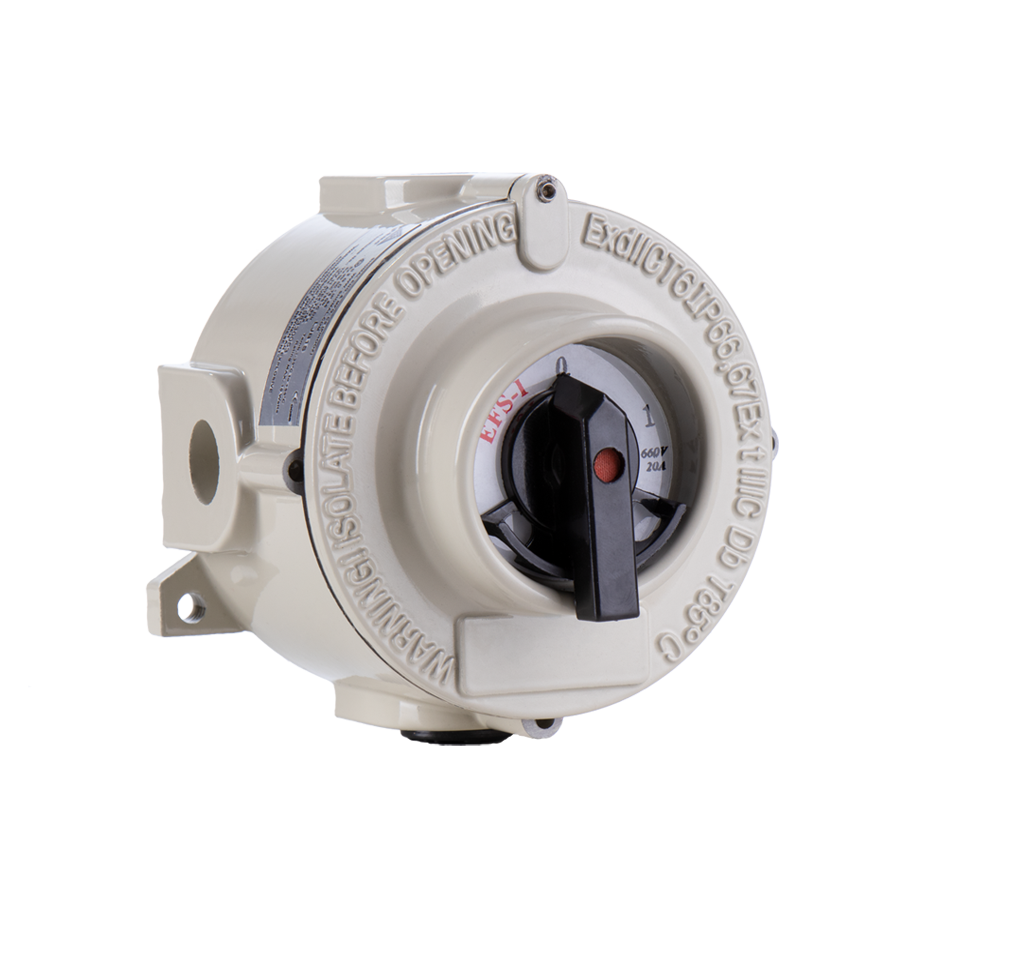

کلید سلکتور ضد انفجار مدل LJB1S
کلید سلکتور ضد انفجار LJB1S ماشین‌سازی شمال؛ آلیاژ آلومینیوم، Ex db IIC T6 و Ex tb IIIC، IP66، ابعاد 109 × 108 × 108 mm برای Zone 1، 2، 21 و 22.
نکات کلیدی
- کلید سلکتور ضد انفجار LJB1S ساخت ماشین‌سازی شمال (پیروز)
- مارکینگ Ex db IIC T6 و Ex tb IIIC برای Zone 1، 2، 21 و 22
- گواهی ATEX شماره TÜV 11 ATEX 7152 X
- درجه حفاظت IP66
- بدنه آلیاژ آلومینیوم
- ابعاد خارجی 109 × 108 × 108 mm
- سه آرایش کنتاکت: 0-1، 1-2 و 1-0-2
- ابعاد جمع‌وجور برای نصب کنار تجهیزات
معرفی
معرفی LJB1S
کلید سلکتور کنترلی LJB1S ماشین‌سازی شمال (پیروز) برای انتخاب و تغییر وضعیت بین چند مدار یا حالت کاری در سیستم‌های کنترل صنعتی طراحی شده و در محفظه ضد شعله آلومینیومی سری LJB برای کار ایمن در مناطق Zone 1، 2، 21 و 22 قرار گرفته است.
حفاظت ضد انفجار و گواهی
روش حفاظت این محصول ضد شعله (Flameproof — Ex db) و حفاظت گردوغبار (Ex tb) با مارکینگ II 2 G D — Ex db IIC T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db است. گواهی TÜV 11 ATEX 7152 X بر اساس استانداردهای EN 60079-0، EN 60079-1، EN 60079-31 صادر شده و درجه حفاظت بدنه IP66 است. محدوده دمای محیط کاری: -30°C تا +55°C و -20°C تا +40°C.
ساختار بدنه و نصب
محفظه از آلیاژ آلومینیوم با درب پیچی ساخته میشود و کلید روی آن نصب است. سه آرایش کنتاکت قابل سفارش است: نوع 1 با وضعیت‌های 0-1 (LJB1S-2NO-2P)، نوع 2 با وضعیت‌های 1-2 (LJB1S-1NO+1NC) و نوع 3 با وضعیت‌های 1-0-2 (LJB1S-2NO). بستن درب با درپوش رزوهای (پیچی) با پیچ آلن قفلکن انجام میشود. برای نصب روی دیوار یا سازه، 2 سوراخ شیاردار برای پیچ M6/M8 پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی M6 و داخلی M4 برقرار میشود. رنگ بدنه: خاکستری RAL 7032 (رنگ‌آمیزی طبق سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).
ابعاد و ورودی کابل
ابعاد خارجی 109 × 108 × 108 mm، فاصله براکت‌های نصب 94 × 67.6 mm.
کاربردها
انتخاب حالت دستی/خودکار، روشن و خاموش کردن محلی تجهیزات و تغییر مدار در پمپ‌خانه‌ها، واحدهای فرایندی، انبارهای سوخت و ایستگاه‌های گاز.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | TÜV 11 ATEX 7152 X |
| کلاس دما | T6 T5 T4 T85°C T100°C T135°C |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex db IIC T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | پیچ ارت خارجی M6 و داخلی M4 |
| جنس بدنه | Aluminium |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | خاکستری RAL 7032 (رنگ‌آمیزی طبق سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده) |
| گزینه‌های سفارش | رنگ سه‌لایه برای محیط‌های خورنده (به سفارش) |
| محدوده دمای محیط | -30°C تا +55°C و -20°C تا +40°C |
| مشخصات تخصصی | |
| آرایش کنتاکت | نوع 1 — وضعیت 0-1: LJB1S-2NO-2P نوع 2 — وضعیت 1-2: LJB1S-1NO+1NC نوع 3 — وضعیت 1-0-2: LJB1S-2NO |
| روش بستن درب | درپوش رزوهای (پیچی) با پیچ آلن قفلکن |
| روش نصب بدنه | 2 سوراخ شیاردار برای پیچ M6/M8 |
| ظرفیت داخلی | کلید سلکتور تک‌طبقه با آرایش 0-1، 1-2 یا 1-0-2 |
| مدل / TYPE | LJB1S |
| نوع محصول | Control Station |
ابعاد
| مقدار | کد |
|---|---|
| 109 × 108 × 108 mm | ابعاد خارجی (طول × عرض × ارتفاع) |
| 94 × 67.6 mm | فاصله براکت‌های نصب |
روش نصب
نصب بدنه: 2 سوراخ شیاردار برای پیچ M6/M8. بستن درب: درپوش رزوهای (پیچی) با پیچ آلن قفلکن. ارت: پیچ ارت خارجی M6 و داخلی M4. نصب، سیم‌بندی و نگهداری باید طبق دفترچه راهنمای سازنده و استاندارد EN 60079-14 توسط افراد آموزش‌دیده انجام شود.
