کد محصول: LCS-120

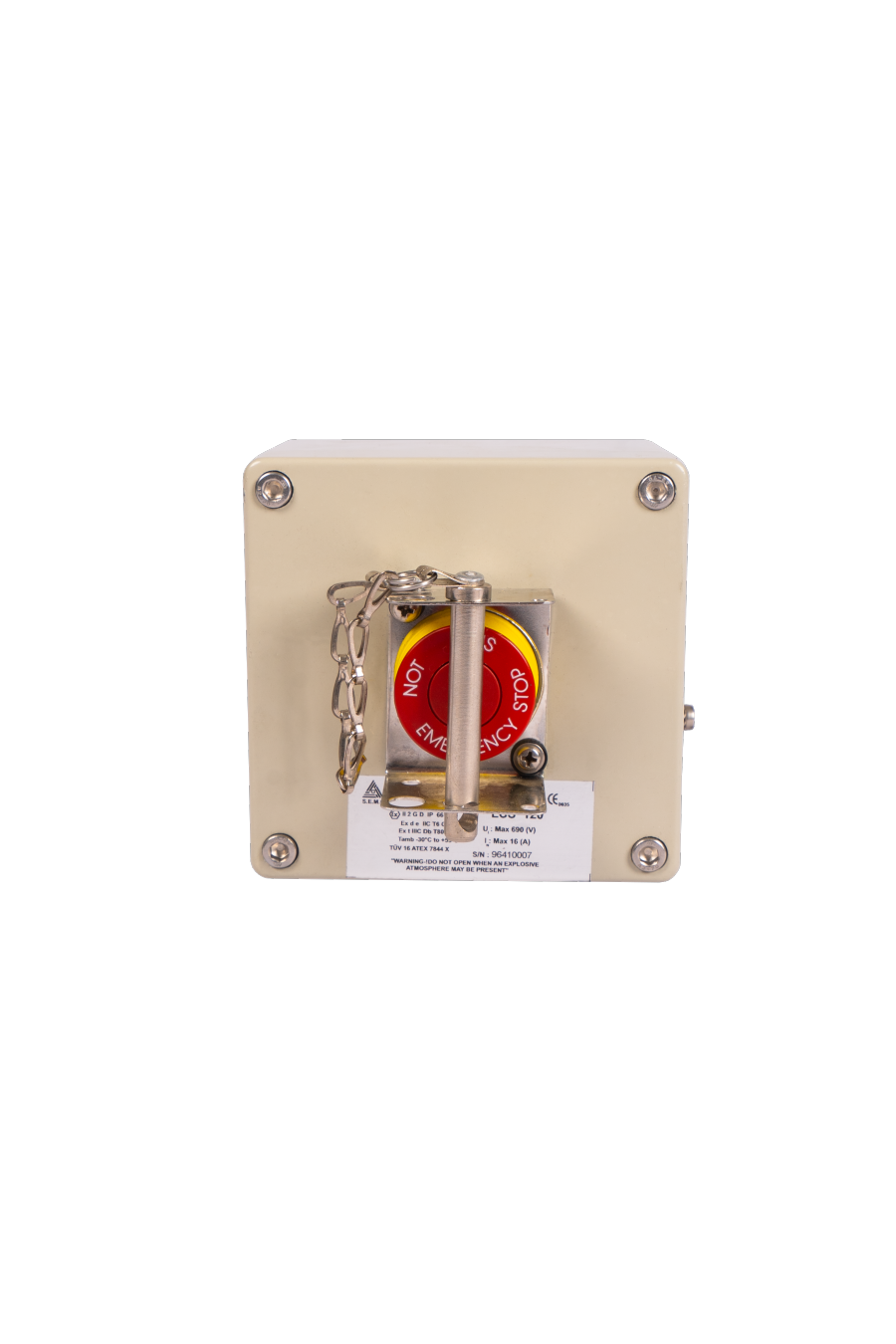

ایستگاه کنترل محلی ضد انفجار مدل LCS 120
ایستگاه کنترل محلی ضد انفجار LCS 120 ماشین‌سازی شمال؛ آلیاژ آلومینیوم، Ex de ib mb IIC T6 و Ex tb IIIC، IP66، ابعاد 120 × 122 × 80 mm برای Zone 1، 2، 21 و 22.
نکات کلیدی
- ایستگاه کنترل محلی ضد انفجار LCS 120 ساخت ماشین‌سازی شمال (پیروز)
- مارکینگ Ex de ib mb IIC T6 و Ex tb IIIC برای Zone 1، 2، 21 و 22
- گواهی ATEX شماره TÜV 16 ATEX 7844 X
- درجه حفاظت IP66
- بدنه آلیاژ آلومینیوم
- ابعاد خارجی 120 × 122 × 80 mm
- شستی، شستی قارچی، کلید، چراغ سیگنال و آمپرمتر/ولت‌متر قابل نصب
- سازگار با مدارهای ذاتاً ایمن
معرفی
معرفی LCS 120
ایستگاه کنترل محلی LCS 120 ماشین‌سازی شمال (پیروز) یک محفظه آلومینیومی با گواهی افزایش ایمنی و حفاظت گردوغبار است که برای نصب المان‌های کنترل، سیگنال و اندازهگیری و ترمینال‌های مدارهای ذاتاً ایمن و غیر ذاتاً ایمن در مناطق Zone 1، 2، 21 و 22 طراحی شده است.
حفاظت ضد انفجار و گواهی
روش حفاظت این محصول ترکیبی ضد شعله و افزایش ایمنی (Ex de)، ذاتاً ایمن (Ex ib)، کپسوله (Ex mb) و حفاظت گردوغبار (Ex tb) با مارکینگ II 2 G D — Ex de ib mb IIC T6 Gb، Ex tb IIIC T85°C Db است. گواهی TÜV 16 ATEX 7844 X بر اساس استانداردهای EN 60079-0، EN 60079-1، EN 60079-7، EN 60079-11، EN 60079-18، EN 60079-31 صادر شده و درجه حفاظت بدنه IP66 است. محدوده دمای محیط کاری: -30°C تا +55°C و -20°C تا +40°C.
ساختار بدنه و نصب
همه قطعات نصب‌شده گواهی ATEX جداگانه دارند. المان‌های قابل نصب روی درب: شستی (دو یا چهار پل)، شستی دوبل، شستی کلیددار، کلید سوئیچ، شستی قارچی اضطراری، کلید کنترل، چراغ سیگنال، پتانسیومتر و نمایشگرهای اندازهگیری AM72 و AM45. بستن درب با 4 پیچ استیل M6 انجام میشود. برای نصب روی دیوار یا سازه، 4 سوراخ نصب برای پیچ M6 پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی M5 و داخلی M6 برقرار میشود. رنگ بدنه: خاکستری RAL 7032 (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).
ابعاد و ورودی کابل
ابعاد خارجی 120 × 122 × 80 mm، ابعاد داخلی 112 × 110 × 62 mm، محل نصب قطعات 106 × 76 mm.
کاربردها
کنترل محلی موتورها، پمپ‌ها و فن‌ها، توقف اضطراری و نمایش وضعیت تجهیزات در کنار ماشین‌آلات واحدهای نفت، گاز و پتروشیمی.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-7 EN 60079-11 EN 60079-18 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | TÜV 16 ATEX 7844 X |
| کلاس دما | T6 T85°C |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex de ib mb IIC T6 Gb، Ex tb IIIC T85°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex de Ex i Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | پیچ ارت خارجی M5 و داخلی M6 |
| جنس بدنه | Aluminium |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | خاکستری RAL 7032 (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده) |
| گزینه‌های سفارش | رنگ سه‌لایه برای محیط‌های خورنده (به سفارش) |
| محدوده دمای محیط | -30°C تا +55°C و -20°C تا +40°C |
| مشخصات تخصصی | |
| اجزای نصب‌شده | push button mushroom stop signal lamp ammeter voltmeter |
| روش بستن درب | 4 پیچ استیل M6 |
| روش نصب بدنه | 4 سوراخ نصب برای پیچ M6 |
| شکل | Rectangular |
| ظرفیت داخلی | حداکثر 2 المان کنترل/سیگنال/اندازهگیری روی درب |
| مدل / TYPE | LCS 120 |
| نوع محصول | Control Station |
ابعاد
| مقدار | کد |
|---|---|
| 120 × 122 × 80 mm | ابعاد خارجی (طول × عرض × ارتفاع) |
| 112 × 110 × 62 mm | ابعاد داخلی |
| 106 × 76 mm | محل نصب قطعات (Mounting Location) |
روش نصب
نصب بدنه: 4 سوراخ نصب برای پیچ M6. بستن درب: 4 پیچ استیل M6. ارت: پیچ ارت خارجی M5 و داخلی M6. نصب، سیم‌بندی و نگهداری باید طبق دفترچه راهنمای سازنده و استاندارد EN 60079-14 توسط افراد آموزش‌دیده انجام شود.
