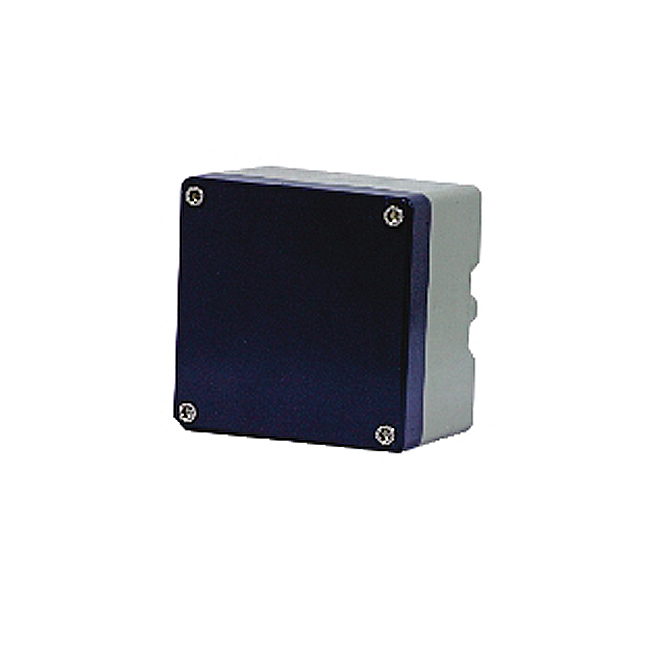

جعبه ترمینال ضد انفجار مدل LTB 120
جعبه ترمینال ضد انفجار LTB 120 ماشین‌سازی شمال؛ آلیاژ آلومینیوم، Ex e IIC T6 و Ex tb IIIC T85°C، IP66، ابعاد 120 × 122 × 80 mm برای Zone 1، 2، 21 و 22.
نکات کلیدی
- جعبه ترمینال ضد انفجار LTB 120 ساخت ماشین‌سازی شمال (پیروز)
- مارکینگ Ex e IIC T6 و Ex tb IIIC T85°C برای Zone 1، 2، 21 و 22
- گواهی ATEX شماره TÜV 13 ATEX 7440 X
- درجه حفاظت IP66
- بدنه آلیاژ آلومینیوم
- ابعاد خارجی 120 × 122 × 80 mm
- تا 2 ورودی کابل M20(O) در هر وجه
- بدنه آلومینیومی سبک با درب چهارپیچ
معرفی
معرفی LTB 120
جعبه ترمینال LTB 120 از سری LTB ماشین‌سازی شمال (پیروز) محفظه آلومینیومی ضد انفجار با روش حفاظت افزایش ایمنی Ex e است که برای ترمینال‌بندی محلی کابل‌ها در مناطق Zone 1، 2، 21 و 22 طراحی شده است.
حفاظت ضد انفجار و گواهی
روش حفاظت این محصول افزایش ایمنی (Ex e) و حفاظت گردوغبار (Ex tb) با مارکینگ II 2 G D — Ex e IIC T6 Gb، Ex tb IIIC T85°C Db است. گواهی TÜV 13 ATEX 7440 X بر اساس استانداردهای EN 60079-0، EN 60079-7، EN 60079-31 صادر شده و درجه حفاظت بدنه IP66 است. محدوده دمای محیط کاری: -30°C تا +55°C و -20°C تا +40°C.
ساختار بدنه و نصب
بدنه و درب از آلیاژ آلومینیوم ساخته می‌شوند و محفظه دارای ارت داخلی و خارجی و صفحه نصب داخلی برای ترمینال‌ها است. بستن درب با 4 پیچ استیل M6 انجام میشود. برای نصب روی دیوار یا سازه، 4 سوراخ نصب برای پیچ M6 پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی M5 و داخلی M6 برقرار میشود. رنگ بدنه: خاکستری RAL 7032 (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).
ابعاد و ورودی کابل
ابعاد خارجی 120 × 122 × 80 mm، ابعاد داخلی 112 × 110 × 62 mm، محل نصب قطعات 106 × 76 mm. حداکثر ورودی کابل: چپ/راست: M20(O) ×1، M20(A) ×1، M25(B) ×1؛ بالا/پایین: M20(O) ×2، M20(A) ×2، M25(B) ×2.
کاربردها
ترمینال‌بندی محلی کنار تجهیزات، اتصال کابل‌های ابزار دقیق و کنترل و انشعاب مدارهای روشنایی در واحدهای نفت، گاز و پتروشیمی.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-7 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | TÜV 13 ATEX 7440 X |
| کلاس دما | T6 T85°C |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex e IIC T6 Gb، Ex tb IIIC T85°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex e Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | پیچ ارت خارجی M5 و داخلی M6 |
| جنس بدنه | Aluminium |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | خاکستری RAL 7032 (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده) |
| گزینه‌های سفارش | رنگ سه‌لایه برای محیط‌های خورنده (به سفارش) |
| محدوده دمای محیط | -30°C تا +55°C و -20°C تا +40°C |
| ورودی کابل | چپ/راست: M20(O) ×1، M20(A) ×1، M25(B) ×1 بالا/پایین: M20(O) ×2، M20(A) ×2، M25(B) ×2 |
| مشخصات تخصصی | |
| روش بستن درب | 4 پیچ استیل M6 |
| روش نصب بدنه | 4 سوراخ نصب برای پیچ M6 |
| شکل | Rectangular |
| ظرفیت داخلی | ابعاد داخلی 112 × 110 × 62 mm |
| مدل / TYPE | LTB 120 |
| نوع محصول | Terminal Box |
ابعاد
| مقدار | کد |
|---|---|
| 120 × 122 × 80 mm | ابعاد خارجی (طول × عرض × ارتفاع) |
| 112 × 110 × 62 mm | ابعاد داخلی |
| 106 × 76 mm | محل نصب قطعات (Mounting Location) |
روش نصب
نصب بدنه: 4 سوراخ نصب برای پیچ M6. بستن درب: 4 پیچ استیل M6. ارت: پیچ ارت خارجی M5 و داخلی M6. نصب، سیم‌بندی و نگهداری باید طبق دفترچه راهنمای سازنده و استاندارد EN 60079-14 توسط افراد آموزش‌دیده انجام شود.
