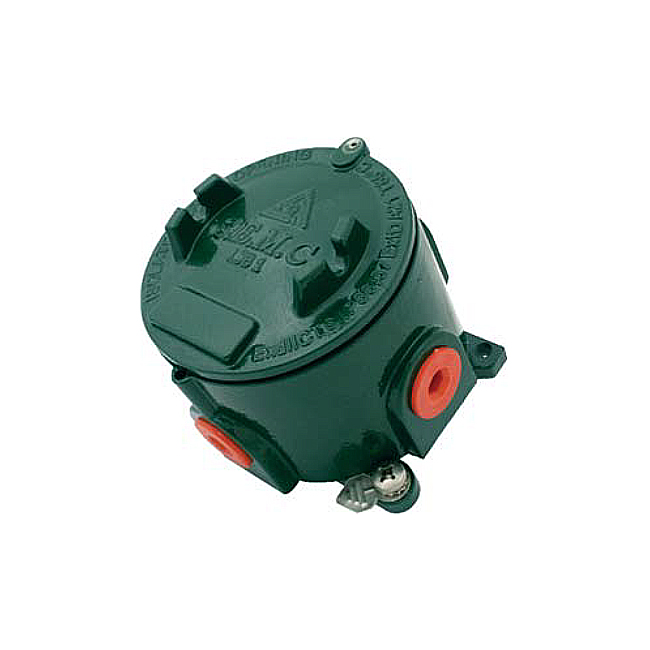

جعبه تقسیم ضد انفجار آلومینیومی مدل LJB1

معرفی ⁦LJB1⁩

جعبه تقسیم ⁦LJB1⁩ از سری ⁦LJB⁩ ماشین‌سازی شمال (پیروز) محفظه ضد شعله آلومینیومی کوچک با درب پیچی برای گروه گازی ⁦IIC⁩ است که برای ترمینال‌بندی و نصب قطعات الکتریکی کوچک در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ به کار می‌رود.

حفاظت ضد انفجار و گواهی

روش حفاظت این محصول ضد شعله ⁦(Flameproof — Ex db)⁩ و حفاظت گردوغبار ⁦(Ex tb)⁩ با مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIC T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db⁩ است. گواهی TÜV ⁦11 ATEX 7152 X⁩ بر اساس استانداردهای ⁦EN 60079-0، EN 60079-1، EN 60079-31⁩ صادر شده و درجه حفاظت بدنه ⁦IP66⁩ است. محدوده دمای محیط کاری: ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

ساختار بدنه و نصب

بدنه و درب پیچی از آلومینیوم ساخته می‌شوند و یک پیچ آلن از شل شدن درب جلوگیری می‌کند. محفظه دارای ارت داخلی و خارجی، ورودی‌های رزوه‌شده روی دیواره و صفحه نصب داخلی برای قطعات الکتریکی است. بستن درب با درپوش رزوه‌ای (پیچی) با پیچ آلن قفل‌کن انجام می‌شود. برای نصب روی دیوار یا سازه، ⁦2⁩ سوراخ شیاردار برای پیچ ⁦M6/M8⁩ پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی ⁦M6⁩ و داخلی ⁦M4⁩ برقرار می‌شود. رنگ بدنه: خاکستری ⁦RAL 7032⁩ (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).

ابعاد و ورودی کابل

ابعاد خارجی ⁦108⁩ × ⁦109⁩ × ⁦90 mm⁩، ابعاد داخلی ⁦86⁩ × ⁦86⁩ × ⁦70 mm،⁩ فاصله براکت‌های نصب ⁦94⁩ × ⁦67.6 mm.⁩ حداکثر ورودی کابل: هر وجه: ⁦M20⁩ ×⁦1، M25⁩ ×⁦1.⁩

توان تلفاتی و مشخصات الکتریکی

حداکثر توان تلفاتی مجاز تجهیزات نصب‌شده داخل محفظه در دمای محیط ⁦-20°C⁩ تا ⁦+40°C: T4⁩ تا ⁦47 W، T5⁩ تا ⁦26 W⁩ و ⁦T6⁩ تا ⁦18 W⁩؛ در دمای محیط ⁦-30°C⁩ تا ⁦+55°C: T4⁩ تا ⁦39 W، T5⁩ تا ⁦18 W⁩ و ⁦T6⁩ تا ⁦10 W.⁩

کاربردها

انشعاب و اتصال کابل‌ها در پالایشگاه‌ها، پتروشیمی‌ها، انبارهای سوخت، ایستگاه‌های گاز و هر محیطی که گازهای گروه ⁦IIC⁩ مانند هیدروژن و استیلن وجود دارد.
