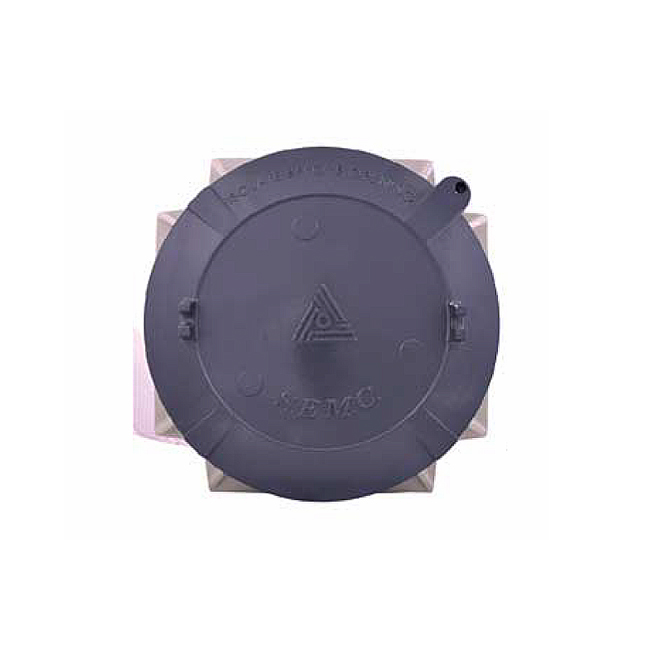

جعبه تقسیم ضد انفجار آلومینیومی مدل EJB 30

معرفی ⁦EJB 30⁩

جعبه تقسیم ⁦EJB 30⁩ از سری ⁦EJB⁩ ماشین‌سازی شمال (پیروز) محفظه ضد شعله ⁦(Flameproof)⁩ آلومینیومی برای گروه گازی ⁦IIC⁩ است که برای ترمینال‌بندی و نصب قطعات الکتریکی در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ استفاده می‌شود.

حفاظت ضد انفجار و گواهی

روش حفاظت این محصول ضد شعله ⁦(Flameproof — Ex db)⁩ و حفاظت گردوغبار ⁦(Ex tb)⁩ با مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIC T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db⁩ است. گواهی TÜV ⁦11 ATEX 7151X⁩ بر اساس استانداردهای ⁦EN 60079-0، EN 60079-1، EN 60079-31⁩ صادر شده و درجه حفاظت بدنه ⁦IP66، IP67⁩ است. محدوده دمای محیط کاری: ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

ساختار بدنه و نصب

بدنه و درب پیچی از آلیاژ آلومینیوم ریخته‌گری می‌شوند و یک پیچ آلن از شل شدن درب جلوگیری می‌کند. داخل محفظه صفحه نصب ⁦(Baseboard)⁩ برای قطعات الکتریکی وجود دارد و ورودی‌های کابل روی دیواره‌ها رزوه می‌شوند. بستن درب با درپوش رزوه‌ای (پیچی) با پیچ آلن قفل‌کن انجام می‌شود. برای نصب روی دیوار یا سازه، ⁦4⁩ سوراخ شیاردار برای پیچ ⁦M8⁩ پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی ⁦M5⁩ و داخلی ⁦M8⁩ برقرار می‌شود. رنگ بدنه: خاکستری ⁦RAL 7032⁩ (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).

ابعاد و ورودی کابل

ابعاد خارجی ⁦335⁩ × ⁦335⁩ × ⁦177.5 mm⁩، ابعاد داخلی ⁦306⁩ × ⁦306⁩ × ⁦120 mm،⁩ فاصله براکت‌های نصب ⁦260⁩ × ⁦260 mm.⁩ حداکثر ورودی کابل: هر وجه: ⁦M20/M16⁩ ×⁦8، M25⁩ ×⁦6، M32⁩ ×⁦3، M40⁩ ×⁦2، M50⁩ ×⁦2، M63⁩ ×⁦1.⁩

توان تلفاتی و مشخصات الکتریکی

حداکثر توان تلفاتی مجاز تجهیزات نصب‌شده داخل محفظه در دمای محیط ⁦-20°C⁩ تا ⁦+40°C: T4⁩ تا ⁦412 W، T5⁩ تا ⁦238 W⁩ و ⁦T6⁩ تا ⁦152 W⁩؛ در دمای محیط ⁦-30°C⁩ تا ⁦+55°C: T4⁩ تا ⁦326 W، T5⁩ تا ⁦152 W⁩ و ⁦T6⁩ تا ⁦79 W.⁩ حداکثر جریان نامی ⁦250 A⁩ و حداکثر ولتاژ نامی ⁦690 V⁩ است.

کاربردها

انشعاب و اتصال کابل‌ها در پالایشگاه‌ها، پتروشیمی‌ها، انبارهای سوخت، ایستگاه‌های گاز و هر محیطی که گازهای گروه ⁦IIC⁩ مانند هیدروژن و استیلن وجود دارد.
