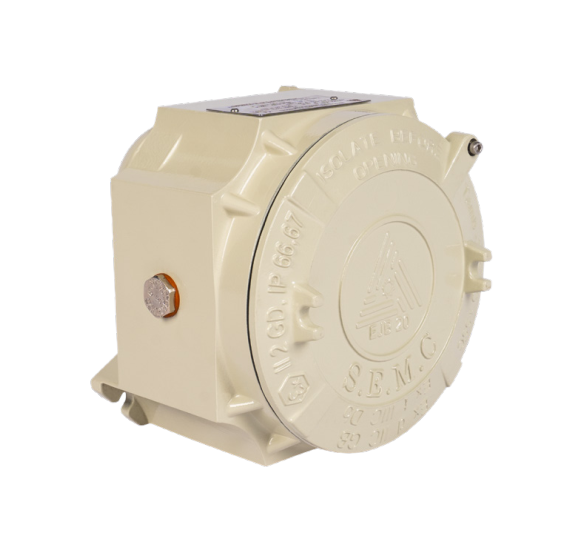

جعبه تقسیم ضد انفجار آلومینیومی مدل EJB 20

معرفی ⁦EJB 20⁩

جعبه تقسیم ⁦EJB 20⁩ از سری ⁦EJB⁩ ماشین‌سازی شمال (پیروز) محفظه ضد شعله ⁦(Flameproof)⁩ آلومینیومی برای گروه گازی ⁦IIC⁩ است که برای ترمینال‌بندی و نصب قطعات الکتریکی در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ استفاده می‌شود.

حفاظت ضد انفجار و گواهی

روش حفاظت این محصول ضد شعله ⁦(Flameproof — Ex db)⁩ و حفاظت گردوغبار ⁦(Ex tb)⁩ با مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIC T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db⁩ است. گواهی TÜV ⁦11 ATEX 7151X⁩ بر اساس استانداردهای ⁦EN 60079-0، EN 60079-1، EN 60079-31⁩ صادر شده و درجه حفاظت بدنه ⁦IP66، IP67⁩ است. محدوده دمای محیط کاری: ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

ساختار بدنه و نصب

بدنه و درب پیچی از آلیاژ آلومینیوم ریخته‌گری می‌شوند و یک پیچ آلن از شل شدن درب جلوگیری می‌کند. داخل محفظه صفحه نصب ⁦(Baseboard)⁩ برای قطعات الکتریکی وجود دارد و ورودی‌های کابل روی دیواره‌ها رزوه می‌شوند. بستن درب با درپوش رزوه‌ای (پیچی) با پیچ آلن قفل‌کن انجام می‌شود. برای نصب روی دیوار یا سازه، ⁦4⁩ سوراخ شیاردار برای پیچ ⁦M8⁩ پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی ⁦M5⁩ و داخلی ⁦M8⁩ برقرار می‌شود. رنگ بدنه: خاکستری ⁦RAL 7032⁩ (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).

ابعاد و ورودی کابل

ابعاد خارجی ⁦217⁩ × ⁦217⁩ × ⁦182 mm⁩، ابعاد داخلی ⁦177⁩ × ⁦177⁩ × ⁦130 mm،⁩ فاصله براکت‌های نصب ⁦247⁩ (قطری) ⁦mm.⁩ حداکثر ورودی کابل: هر وجه: ⁦M20/M16⁩ ×⁦6، M25⁩ ×⁦4، M32⁩ ×⁦2، M40⁩ ×⁦2، M50⁩ ×⁦1، M63⁩ ×⁦1، M75⁩ ×⁦1.⁩

توان تلفاتی و مشخصات الکتریکی

حداکثر توان تلفاتی مجاز تجهیزات نصب‌شده داخل محفظه در دمای محیط ⁦-20°C⁩ تا ⁦+40°C: T4⁩ تا ⁦232 W، T5⁩ تا ⁦127 W⁩ و ⁦T6⁩ تا ⁦81 W⁩؛ در دمای محیط ⁦-30°C⁩ تا ⁦+55°C: T4⁩ تا ⁦188 W، T5⁩ تا ⁦81 W⁩ و ⁦T6⁩ تا ⁦46 W.⁩ حداکثر جریان نامی ⁦150 A⁩ و حداکثر ولتاژ نامی ⁦690 V⁩ است.

کاربردها

انشعاب و اتصال کابل‌ها در پالایشگاه‌ها، پتروشیمی‌ها، انبارهای سوخت، ایستگاه‌های گاز و هر محیطی که گازهای گروه ⁦IIC⁩ مانند هیدروژن و استیلن وجود دارد.
