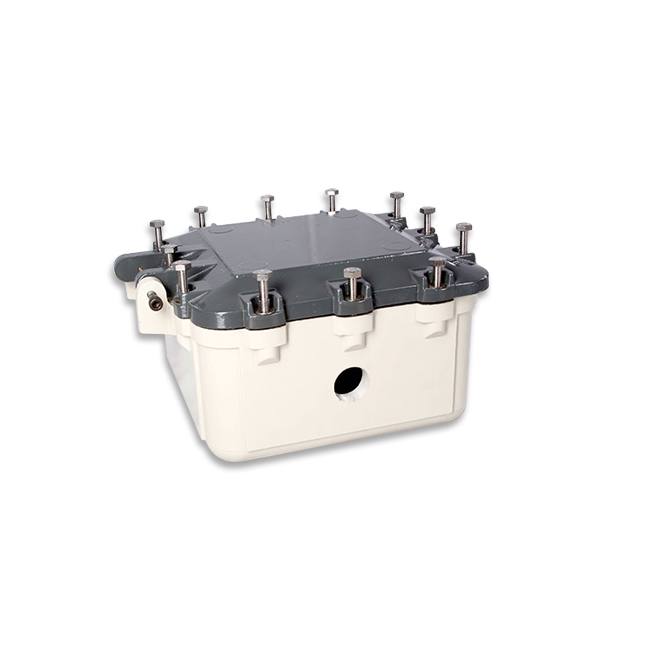

جعبه تقسیم ضد انفجار آلومینیومی مدل EJB 120

معرفی ⁦EJB 120⁩

جعبه تقسیم ⁦EJB 120⁩ از سری ⁦EJB⁩ ماشین‌سازی شمال (پیروز) محفظه ضد شعله آلومینیومی برای گروه گازی ⁦IIB⁩+⁦H2⁩ است که می‌تواند فقط به‌عنوان جعبه ترمینال یا برای نصب تجهیزات کلیدخانه فشار ضعیف، در محدوده جریان و توان تلفاتی مجاز، در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ استفاده شود.

حفاظت ضد انفجار و گواهی

روش حفاظت این محصول ضد شعله ⁦(Flameproof — Ex db)⁩ و حفاظت گردوغبار ⁦(Ex tb)⁩ با مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIB⁩+⁦H2 T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db⁩ است. گواهی ⁦IMQ 20 ATEX 062 X⁩ بر اساس استانداردهای ⁦EN 60079-0، EN 60079-1، EN 60079-31⁩ صادر شده و درجه حفاظت بدنه ⁦IP66⁩ است. محدوده دمای محیط کاری: ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

ساختار بدنه و نصب

بدنه و درب فلنجی از آلیاژ آلومینیوم ساخته می‌شوند و همه پیچ‌ها و مهره‌ها از جنس استیل هستند. محفظه را می‌توان طبق نقشه سازنده برای ورودی کابل سوراخ‌کاری کرد. بستن درب با درپوش فلنجی با ⁦14⁩ پیچ آلن‌سر استیل ⁦M10⁩ انجام می‌شود. برای نصب روی دیوار یا سازه، ⁦4⁩ سوراخ شیاردار برای پیچ ⁦M8⁩ پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت داخلی ⁦M8⁩ برقرار می‌شود. رنگ بدنه: ⁦RAL 7032⁩ / ⁦RAL 7043⁩ (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).

ابعاد و ورودی کابل

ابعاد خارجی ⁦472⁩ × ⁦373⁩ × ⁦224 mm⁩، ابعاد داخلی ⁦402⁩ × ⁦302⁩ × ⁦178 mm،⁩ فاصله براکت‌های نصب ⁦347⁩ × ⁦450 mm.⁩ حداکثر ورودی کابل: چپ/راست: ⁦M20/M16⁩ ×⁦23، M25⁩ ×⁦14، M32⁩ ×⁦10، M40⁩ ×⁦5، M50⁩ ×⁦4، M63⁩ ×⁦3، M75⁩ ×⁦2⁩؛ بالا/پایین: ⁦M20/M16⁩ ×⁦15، M25⁩ ×⁦12، M32⁩ ×⁦6، M40⁩ ×⁦5، M50⁩ ×⁦3، M63⁩ ×⁦2، M75⁩ ×⁦2.⁩

توان تلفاتی و مشخصات الکتریکی

حداکثر توان تلفاتی مجاز تجهیزات نصب‌شده داخل محفظه در دمای محیط ⁦-20°C⁩ تا ⁦+40°C: T4⁩ تا ⁦542 W، T5⁩ تا ⁦278 W⁩ و ⁦T6⁩ تا ⁦187 W⁩؛ در دمای محیط ⁦-30°C⁩ تا ⁦+55°C: T4⁩ تا ⁦410 W، T5⁩ تا ⁦187 W⁩ و ⁦T6⁩ تا ⁦107 W.⁩ حداکثر جریان نامی ⁦1200 A⁩ و حداکثر ولتاژ نامی ⁦630 V AC⁩ / ⁦750 V DC⁩ است.

کاربردها

جعبه ترمینال، تابلوهای کوچک قدرت و کنترل فشار ضعیف و محفظه تجهیزات الکتریکی در پالایشگاه‌ها، پتروشیمی‌ها، صنایع گاز و محیط‌های دارای هیدروژن.
