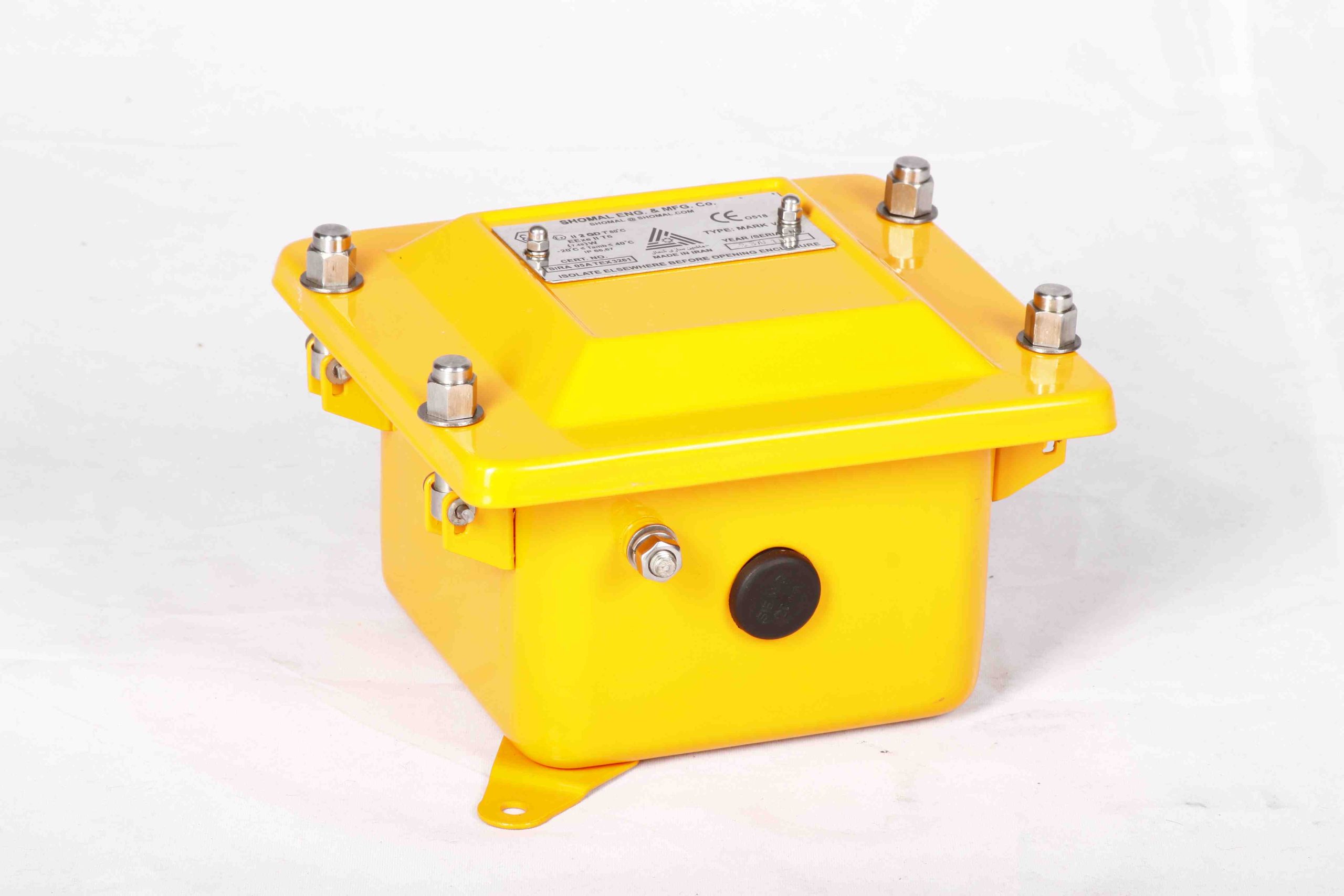

جعبه تقسیم ضد انفجار استیل مدل MARK VI
جعبه تقسیم ضد انفجار استیل MARK VI ماشین‌سازی شمال؛ ورق استیل ضدزنگ یا فولاد نرم، Ex e / Ex ia IIC T6 و Ex t IIIC، IP66، IP67، IP68، ابعاد 213 × 193 × 137 mm برای Zone 1، 2، 21 و 22.
نکات کلیدی
- جعبه تقسیم ضد انفجار استیل MARK VI ساخت ماشین‌سازی شمال (پیروز)
- مارکینگ Ex e / Ex ia IIC T6 و Ex t IIIC برای Zone 1، 2، 21 و 22
- گواهی ATEX شماره TÜV 11 ATEX 7155X
- درجه حفاظت IP66، IP67، IP68
- بدنه ورق استیل ضدزنگ یا فولاد نرم
- ابعاد خارجی 213 × 193 × 137 mm
- تا 6 ورودی کابل M20(O) در هر وجه
- امکان مدارهای ذاتاً ایمن Ex ia
- دمای کاری از -40°C تا +65°C
معرفی
معرفی MARK VI
جعبه تقسیم MARK VI از سری MARK ماشین‌سازی شمال (پیروز) یک محفظه فلزی ضد انفجار با روش حفاظت افزایش ایمنی است که برای ترمینال‌بندی و انشعاب کابل‌های قدرت، کنترل و ابزار دقیق، شامل مدارهای ذاتاً ایمن، در مناطق گازی و گردوغباری Zone 1، 2، 21 و 22 به کار می‌رود.
حفاظت ضد انفجار و گواهی
روش حفاظت این محصول افزایش ایمنی (Ex e) با امکان مدارهای ذاتاً ایمن (Ex ia) و حفاظت گردوغبار (Ex t) با مارکینگ II 2 G D — Ex e IIC T6/T5 Gb، Ex ia IIC T6/T5 Gb، Ex t IIIC T80°C/T95°C Db است. گواهی TÜV 11 ATEX 7155X بر اساس استانداردهای EN 60079-0، EN 60079-7، EN 60079-11، EN 60079-31 صادر شده و درجه حفاظت بدنه IP66، IP67، IP68 است. محدوده دمای محیط کاری: -40°C تا +65°C، -40°C تا +55°C و -20°C تا +40°C (بسته به کلاس دمایی).
ساختار بدنه و نصب
بدنه و درب از ورق استیل ضدزنگ (یا در صورت سفارش فولاد نرم) ساخته میشود و آب‌بندی درب، درجه حفاظت IP66، IP67 و IP68 را در برابر گردوغبار و غوطه‌وری تامین می‌کند. بستن درب با 4 پیچ استیل M8 انجام میشود. برای نصب روی دیوار یا سازه، 4 براکت شیاردار برای پیچ M10 پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت خارجی و داخلی M8 برقرار میشود. رنگ بدنه: رنگ به انتخاب مشتری.
ابعاد و ورودی کابل
ابعاد خارجی 213 × 193 × 137 mm، ابعاد داخلی 155 × 155 × 104 mm، فاصله براکت‌های نصب 242.5 (قطری) mm. حداکثر ورودی کابل: چپ/راست: M20(O) ×5، M20(A) ×5، M25(B) ×3، M32(C) ×2، M40(C2) ×1؛ بالا/پایین: M20(O) ×6، M20(A) ×6، M25(B) ×4، M32(C) ×2، M40(C2) ×1، M50(D) ×1.
کاربردها
پالایشگاه‌ها، مجتمع‌های پتروشیمی، سکوهای دریایی نفت و گاز، ایستگاه‌های تقویت فشار و تقلیل فشار گاز و صنایع شیمیایی که به جعبه تقسیم مقاوم در برابر خوردگی و رطوبت نیاز دارند.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-7 EN 60079-11 EN 60079-31 |
| درجه حفاظت | IP66 IP67 IP68 |
| شماره گواهی | TÜV 11 ATEX 7155X |
| کلاس دما | T6 T5 T80°C T95°C |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex e IIC T6/T5 Gb، Ex ia IIC T6/T5 Gb، Ex t IIIC T80°C/T95°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex e Ex i Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | پیچ ارت خارجی و داخلی M8 |
| جنس بدنه | Stainless Steel |
| حداقل دمای محیط | -40 °C |
| حداکثر دمای محیط | 65 °C |
| رنگ بدنه | رنگ به انتخاب مشتری |
| محدوده دمای محیط | -40°C تا +65°C، -40°C تا +55°C و -20°C تا +40°C (بسته به کلاس دمایی) |
| ورودی کابل | چپ/راست: M20(O) ×5، M20(A) ×5، M25(B) ×3، M32(C) ×2، M40(C2) ×1 بالا/پایین: M20(O) ×6، M20(A) ×6، M25(B) ×4، M32(C) ×2، M40(C2) ×1، M50(D) ×1 |
| مشخصات تخصصی | |
| روش بستن درب | 4 پیچ استیل M8 |
| روش نصب بدنه | 4 براکت شیاردار برای پیچ M10 |
| شکل | Rectangular |
| ظرفیت داخلی | ابعاد داخلی 155 × 155 × 104 mm |
| مدل / TYPE | MARK VI |
| نوع محصول | Junction Box |
ابعاد
| مقدار | کد |
|---|---|
| 213 × 193 × 137 mm | ابعاد خارجی (طول × عرض × ارتفاع) |
| 155 × 155 × 104 mm | ابعاد داخلی |
| 242.5 (قطری) mm | فاصله براکت‌های نصب |
روش نصب
نصب بدنه: 4 براکت شیاردار برای پیچ M10. بستن درب: 4 پیچ استیل M8. ارت: پیچ ارت خارجی و داخلی M8. نصب، سیم‌بندی و نگهداری باید طبق دفترچه راهنمای سازنده و استاندارد EN 60079-14 توسط افراد آموزش‌دیده انجام شود.
