تابلو کنترل ضد انفجار مدل FCP 90

معرفی ⁦FCP 90⁩

تابلو کنترل ⁦FCP 90⁩ از سری ⁦FCP⁩ ماشین‌سازی شمال (پیروز) محفظه ضد شعله آلومینیومی با المان‌های کنترلی نصب‌شده روی درب است که برای فرمان و نمایش وضعیت تجهیزات و نصب قطعات کلیدخانه فشار ضعیف در مناطق ⁦Zone 1، 2، 21⁩ و ⁦22⁩ به کار می‌رود.

حفاظت ضد انفجار و گواهی

روش حفاظت این محصول ضد شعله ⁦(Flameproof — Ex db)⁩ و حفاظت گردوغبار ⁦(Ex tb)⁩ با مارکینگ ⁦II 2 G D⁩ — ⁦Ex db IIB⁩+⁦H2 T6/T5/T4 Gb، Ex tb IIIC T85°C/T100°C/T135°C Db⁩ است. گواهی ⁦IMQ 21 ATEX 044 X⁩ بر اساس استانداردهای ⁦EN 60079-0، EN 60079-1، EN 60079-31⁩ صادر شده و درجه حفاظت بدنه ⁦IP66⁩ است. محدوده دمای محیط کاری: ⁦-30°C⁩ تا ⁦+55°C⁩ و ⁦-20°C⁩ تا ⁦+40°C.⁩

ساختار بدنه و نصب

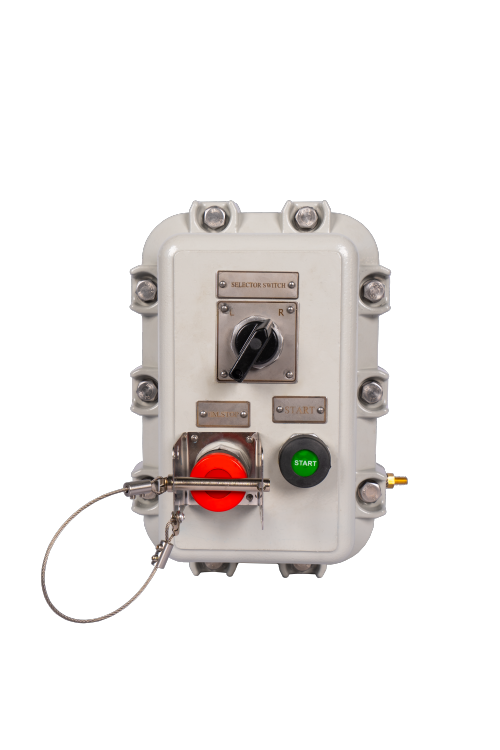

روی درب تابلو می‌توان چراغ سیگنال ⁦(CS)،⁩ شستی ⁦(CP)،⁩ شستی ماندگار ⁦(CSP)،⁩ کلید گردان کوچک و بزرگ ⁦(CSR و CBR)⁩ و پنجره‌های کوچک و بزرگ ⁦(CSW و CLW)⁩ برای نمایشگرهای اندازه‌گیری ⁦AM72⁩ و ⁦AM45⁩ نصب کرد. بدنه و درب فلنجی از آلیاژ آلومینیوم و همه پیچ‌ها و مهره‌ها استیل هستند. بستن درب با درپوش فلنجی با ⁦10⁩ پیچ آلن‌سر استیل ⁦M10⁩ انجام می‌شود. برای نصب روی دیوار یا سازه، ⁦4⁩ سوراخ شیاردار برای پیچ ⁦M8⁩ پیش‌بینی شده است. اتصال زمین از طریق پیچ ارت داخلی ⁦M8⁩ برقرار می‌شود. رنگ بدنه: ⁦RAL 7032⁩ / ⁦RAL 7043⁩ (رنگ‌های دیگر به سفارش؛ رنگ سه‌لایه برای محیط‌های خورنده).

ابعاد و ورودی کابل

ابعاد خارجی ⁦320⁩ × ⁦220⁩ × ⁦210 mm⁩، ابعاد داخلی ⁦256⁩ × ⁦156⁩ × ⁦166 mm،⁩ فاصله براکت‌های نصب ⁦206⁩ × ⁦306 mm.⁩

توان تلفاتی و مشخصات الکتریکی

حداکثر توان تلفاتی مجاز تجهیزات نصب‌شده داخل محفظه در دمای محیط ⁦-20°C⁩ تا ⁦+40°C: T4⁩ تا ⁦278 W، T5⁩ تا ⁦150 W⁩ و ⁦T6⁩ تا ⁦85 W⁩؛ در دمای محیط ⁦-30°C⁩ تا ⁦+55°C: T4⁩ تا ⁦170 W، T5⁩ تا ⁦81 W⁩ و ⁦T6⁩ تا ⁦22 W.⁩ حداکثر جریان نامی ⁦1200 A⁩ و حداکثر ولتاژ نامی ⁦630 V AC⁩ / ⁦750 V DC⁩ است.

کاربردها

تابلوهای فرمان محلی موتور و پمپ، تابلوهای کنترل روشنایی و توزیع کوچک فشار ضعیف در پالایشگاه‌ها، پتروشیمی‌ها، صنایع گاز و محیط‌های دارای هیدروژن.
