کد محصول: FLD-95

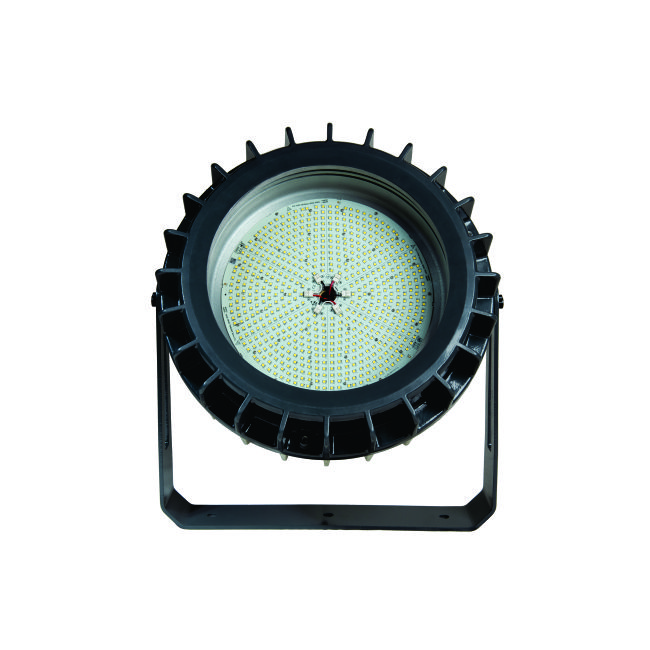

پروژکتور LED ضد انفجار مدل FLD 95
پروژکتور FLD 95 ماشین‌سازی شمال، 15,900 lm، 100 W، IP66، Ex db IIC T6/T5 و Ex tb IIIC برای Zone 1/2/21/22.
نکات کلیدی
- پروژکتور LED ضد انفجار FLD 95 ماشین‌سازی شمال (پیروز)
- شار نوری 15,900 lm با توان 100 W
- بازده نوری حدود 159 lm/W
- IP66 — مناسب Indoor/Outdoor
- شیشه بوروسیلیکات حرارت‌دیده
- ضریب توان بالای 0.95 و حفاظت EMC
- براکت U قابل تنظیم برای نصب سطحی، پایه، سقفی و آویز
- دمای رنگ 5000 K، Ra>80
معرفی
معرفی FLD 95
پروژکتور LED ضد انفجار FLD 95 از سری FLD ماشین‌سازی شمال (پیروز) با شار نوری 15,900 lm و مصرف 100 W برای روشنایی Indoor/Outdoor در مناطق گازی و گردوغباری Zone 1، 2، 21 و 22 طراحی شده است.
عملکرد نوری
منبع نور برد LED با درایور الکترونیکی، بازده نوری حدود 159 lm/W، دمای رنگ 5000 K (نور سفید طبیعی؛ 3000 K و 6500 K به سفارش) و شاخص نمود رنگ Ra بالای 80.
حفاظت ضد انفجار و بدنه
مارکینگ II 2 G D — Ex db IIC T6…T5 Gb یا Ex db eb IIC T6…T5 Gb، Ex tb IIIC T85°C…T100°C Db با گواهی LOM 19 ATEX 1068X بر اساس EN 60079-0، EN 60079-1، EN 60079-7 و EN 60079-31 و درجه حفاظت IP66. بدنه از آلیاژ آلومینیوم با رنگ RAL 7032 / RAL 7043 و شیشه محافظ بوروسیلیکات حرارت‌دیده (Tempered) ساخته شده است.
مشخصات الکتریکی
ولتاژ تغذیه 175 تا 265 VAC، فرکانس 50/60 Hz، جریان نامی 0.44 A، ضریب توان بالای 0.95، THD جریان کمتر از 10% و حفاظت EMC. اتصال از طریق ترمینال L، N، PE (4 mm²) و در نسخه سیم‌کشی عبوری L، L، N، N، PE، PE انجام می‌شود.
نصب و سفارش
ورودی مستقیم کابل 2×M20 (رزوه‌های دیگر به سفارش) و ارت خارجی M5. براکت U گالوانیزه رنگ‌شده قابل تنظیم برای نصب سطحی، روی پایه، سقفی یا آویز. گزینه‌های سفارش: گلند کابل یا درپوش، سیستم سیم‌کشی عبوری و رنگ سه‌لایه برای محیط‌های خورنده.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | LOM 19 ATEX 1068X |
| کلاس دما | T6 T5 T85°C T100°C |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex db IIC T6…T5 Gb یا Ex db eb IIC T6…T5 Gb، Ex tb IIIC T85°C…T100°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex db eb Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | ارت خارجی M5 |
| جنس بدنه | Aluminium |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | RAL 7032 / RAL 7043 |
| گزینه‌های سفارش | گلند کابل یا درپوش (Stopping Plug)، سیستم سیم‌کشی عبوری (Through Wiring)، رنگ سه‌لایه برای محیط‌های خورنده |
| محدوده دمای محیط | -30°C تا +55°C و -30°C تا +40°C |
| ورودی کابل | ورودی مستقیم 2×M20 (رزوه‌های دیگر به سفارش) |
| مشخصات برقی | |
| ترمینال اتصال | L, N, PE (4 mm²) / L, L, N, N, PE, PE (4 mm²) برای سیم‌کشی عبوری |
| توان لامپ | 100 W |
| جریان نامی | 0.44 A |
| حفاظت EMC | بله |
| ضریب توان | > 0.95 |
| فاز | تک‌فاز |
| فرکانس | 50/60 Hz |
| مصرف برق | 100 W (±10%) |
| ولتاژ کاری | 175~265 VAC |
| THD جریان | <10% |
| مشخصات تخصصی | |
| بازده نوری | 159 lm/W |
| تکنولوژی لامپ | LED |
| جنس شیشه/لنز | شیشه بوروسیلیکات حرارت‌دیده (Tempered Borosilicate) |
| حداکثر توان | 100 W |
| درایور | Electronic Drive |
| دمای رنگ (کلوین) | 5000 K |
| شاخص نمود رنگ (CRI) | Ra > 80 |
| شار نوری | 15,900 |
| کاربرد | Indoor / Outdoor |
| مدل / TYPE | FLD 95 |
| منبع نور | LED Board |
| نام رنگ نور | سفید طبیعی (3000 K و 6500 K به سفارش) |
| نوع لامپ | برد LED با درایور الکترونیکی |
| نوع محفظه | Integrated |
| نوع نصب | دیواری سقفی آویز پایه‌دار |
روش نصب
نصب با براکت U گالوانیزه رنگ‌شده قابل تنظیم (سطحی، روی پایه، سقفی یا آویز). ورودی کابل: 2×M20 مستقیم. ارت: پیچ ارت خارجی M5. نصب و سیم‌بندی باید طبق دفترچه راهنمای سازنده و EN 60079-14 انجام شود.
