کد محصول: GLAND-421-NEW

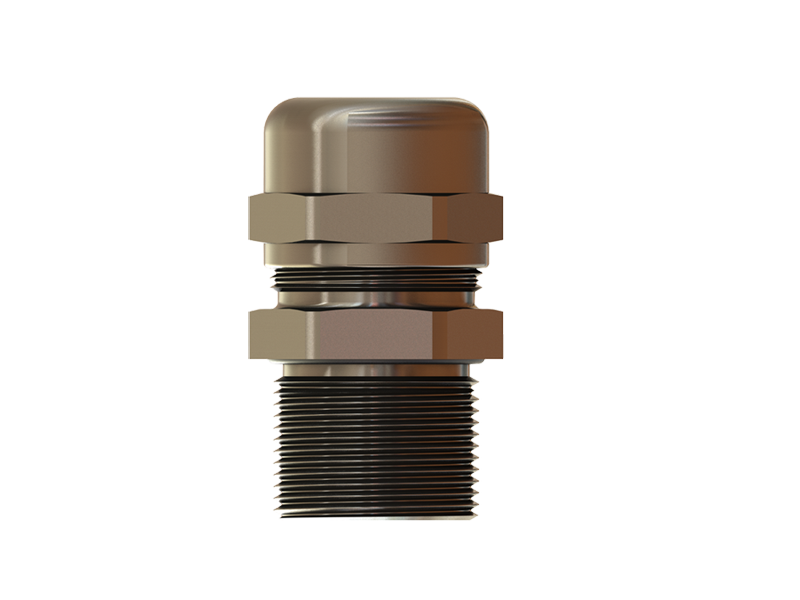

گلند کابل ضد انفجار TYPE 421 New
گلند کابل ضد انفجار TYPE 421 New ماشین‌سازی شمال برای کابل‌های بدون زره؛ Ex db / Ex eb IIC و Ex tb IIIC، IP66، IP68، جنس آلومینیوم، استیل ضدزنگ، برنج یا فولاد کربنی، رزوه M16 تا M75.
نکات کلیدی
- گلند کابل ضد انفجار TYPE 421 New ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های بدون زره
- مارکینگ Ex db / Ex eb IIC و Ex tb IIIC برای Zone 1، 2، 21 و 22
- گواهی IMQ 18 ATEX 026 X
- درجه حفاظت IP66، IP68
- جنس آلومینیوم، استیل ضدزنگ، برنج یا فولاد کربنی
- رزوه M16 تا M75
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE 421 New
گلند ضد انفجار TYPE 421 New ماشین‌سازی شمال (پیروز) نسل جدید گلندهای Ex d/e برای کابل‌های بدون زره است که برای هر دو روش حفاظت ضد شعله و افزایش ایمنی و همچنین مناطق گردوغباری Zone 21 و 22 گواهی دارد.
کاربرد و عملکرد
این گلند برای کابل‌های بدون زره در محیط‌های داخلی و خارجی مناسب است و وظیفه آب‌بندی روی غلاف بیرونی کابل را بر عهده دارد.
حفاظت ضد انفجار و گواهی
مارکینگ II 2 G D — Ex db IIC Gb، Ex eb IIC Gb، Ex tb IIIC Db با گواهی IMQ 18 ATEX 026 X، منطبق با EN 60079-0، EN 60079-1، EN 60079-7 و EN 60079-31. درجه حفاظت IP66، IP68 و قابل استفاده در Zone 1، 2، 21 و 22.
جنس، سایز و متعلقات
جنس بدنه آلومینیوم، استیل ضدزنگ، برنج یا فولاد کربنی و پوشش آبکاری نیکل (برای برنج) یا گالوانیزه (برای فولاد کربنی) طبق سفارش است. محدوده رزوه ورودی: M16 تا M75. محدوده قطر کابل قابل قبول: 4.0 تا 69.0 mm (قطر غلاف بیرونی). متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| درجه حفاظت | IP66 IP68 |
| شماره گواهی | IMQ 18 ATEX 026 X |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G D — Ex db IIC Gb، Ex eb IIC Gb، Ex tb IIIC Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex e Ex tb |
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | آبکاری نیکل (برای برنج) یا گالوانیزه (برای فولاد کربنی) طبق سفارش |
| مشخصات تخصصی | |
| سایز رزوه | M16 تا M75 |
| عملکرد | آب‌بندی روی غلاف بیرونی کابل |
| متعلقات همراه | locknut shroud earth tag |
| محدوده قطر کابل | 4.0 تا 69.0 mm (قطر غلاف بیرونی) |
| مدل / TYPE | TYPE 421 New |
| نوع رزوه | Metric |
| نوع کابل | Unarmored |
ابعاد
| مقدار | کد |
|---|---|
| 4.0 تا 12.0 mm | 421-U01 — M16×1.5 |
| 4.0 تا 12.0 mm | 421-U1 — M20×1.5 |
| 10.0 تا 16.0 mm | 421-U12 — M20×1.5 |
| 10.0 تا 18.0 mm | 421-U2 — M25×1.5 |
| 14.0 تا 20.0 mm | 421-U23 — M25×1.5 |
| 14.0 تا 24.0 mm | 421-U3 — M32×1.5 |
| 22.0 تا 32.0 mm | 421-U4 — M40×1.5 |
| 35.0 تا 44.0 mm | 421-U56 — M50×1.5 |
| 46.0 تا 56.0 mm | 421-U67 — M63×1.5 |
| 60.0 تا 69.0 mm | 421-U78 — M75×1.5 |
