کد محصول: GLAND-453-NEW

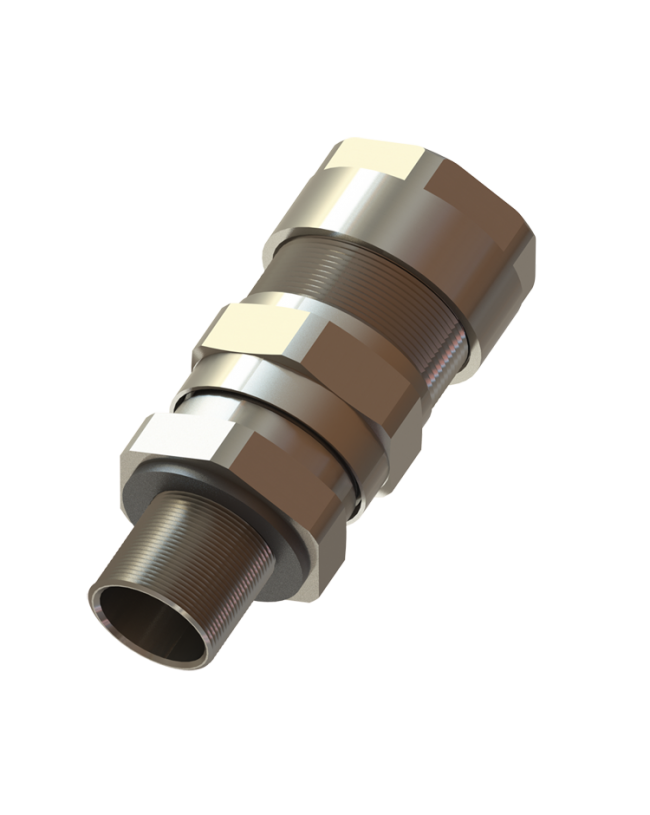

گلند کابل ضد انفجار TYPE 453 New
گلند کابل ضد انفجار TYPE 453 New ماشین‌سازی شمال برای کابل‌های زره‌دار (سیمی، نواری یا بافته)؛ Ex db / Ex eb IIC و Ex tb IIIC، IP66، IP68، جنس برنج، برنج آبکاری نیکل یا استیل ضدزنگ، رزوه M16 تا M100 و NPT از 3/8 تا 4 اینچ.
نکات کلیدی
- گلند کابل ضد انفجار TYPE 453 New ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های زره‌دار (سیمی، نواری یا بافته)
- مارکینگ Ex db / Ex eb IIC و Ex tb IIIC برای Zone 1، 2، 21 و 22
- گواهی CESI 18 ATEX 025 X
- درجه حفاظت IP66، IP68
- جنس برنج، برنج آبکاری نیکل یا استیل ضدزنگ
- رزوه M16 تا M100 و NPT از 3/8 تا 4 اینچ
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE 453 New
گلند ضد انفجار TYPE 453 New ماشین‌سازی شمال (پیروز) گلند یونیورسال Cold Flow برای کابل‌های زره‌دار است که با آببند O-ring محدوده وسیع قطر کابل را پوشش می‌دهد و علاوه بر گروه II، برای معادن (گروه I) نیز گواهی دارد.
کاربرد و عملکرد
این گلند برای کابل‌های زره‌دار (سیمی، نواری یا بافته) در محیط‌های داخلی و خارجی مناسب است و وظیفه مهار و ارت زره کابل، آب‌بندی غلاف داخلی و بیرونی را بر عهده دارد. طراحی ضد چرخش رینگ بافته، امکان بازرسی مهار زره با باز کردن بدنه بالایی و حفاظت در برابر سیلاب (Deluge) با O-ringهای بدنه از ویژگی‌های این گلند است.
حفاظت ضد انفجار و گواهی
مارکینگ I M2 Ex db I Mb، Ex eb I Mb — II 2 G D Ex db IIC Gb، Ex eb IIC Gb، Ex tb IIIC Db با گواهی CESI 18 ATEX 025 X، منطبق با EN 60079-0، EN 60079-1، EN 60079-7 و EN 60079-31. درجه حفاظت IP66، IP68 و قابل استفاده در Zone 1، 2، 21 و 22.
جنس، سایز و متعلقات
جنس بدنه برنج، برنج آبکاری نیکل یا استیل ضدزنگ و پوشش آبکاری نیکل (برای برنج) طبق سفارش است. محدوده رزوه ورودی: M16 تا M100 و NPT از 3/8 تا 4 اینچ. محدوده قطر کابل قابل قبول: غلاف داخلی 6.0 تا 91.0 mm و غلاف بیرونی 9.0 تا 104.0 mm. متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-7 EN 60079-31 |
| درجه حفاظت | IP66 IP68 |
| شماره گواهی | CESI 18 ATEX 025 X |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX |
| مارکینگ Ex | I M2 Ex db I Mb، Ex eb I Mb — II 2 G D Ex db IIC Gb، Ex eb IIC Gb، Ex tb IIIC Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex e Ex tb |
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | آبکاری نیکل (برای برنج) طبق سفارش |
| محدوده دمای محیط | -40°C تا +80°C با آببند CR (کلروپرن) و -60°C تا +100°C با آببند VMQ (سیلیکون) |
| مشخصات تخصصی | |
| جنس آببند | CR (کلروپرن) برای -40°C تا +80°C / VMQ (سیلیکون) برای -60°C تا +100°C |
| سایز رزوه | M16 تا M100 و NPT از 3/8 تا 4 اینچ |
| عملکرد | مهار و ارت زره کابل، آب‌بندی غلاف داخلی و بیرونی |
| متعلقات همراه | locknut shroud earth tag |
| محدوده قطر کابل | غلاف داخلی 6.0 تا 91.0 mm و غلاف بیرونی 9.0 تا 104.0 mm |
| مدل / TYPE | TYPE 453 New |
| نوع رزوه | Metric |
| نوع کابل | Armored |
ابعاد
| مقدار | کد |
|---|---|
| داخلی 6.0–11.0 / بیرونی 9.0–16.0 mm | 453-1SM — M20 |
| داخلی 8.5–14.5 / بیرونی 12.0–20.0 mm | 453-1M — M20 |
| داخلی 8.5–14.5 / بیرونی 12.0–20.0 mm | 453-2SM — M25 |
| داخلی 12.0–20.0 / بیرونی 16.0–26.0 mm | 453-2M — M25 |
| داخلی 17.0–26.0 / بیرونی 20.0–33.0 mm | 453-3M — M32 |
| داخلی 23.0–32.0 / بیرونی 29.0–41.0 mm | 453-4M — M40 |
| داخلی 29.0–41.0 / بیرونی 36.0–52.0 mm | 453-5M — M50 |
| داخلی 44.0–56.0 / بیرونی 50.0–65.0 mm | 453-6M — M63 |
| داخلی 44.0–56.0 / بیرونی 50.0–65.0 mm | 453-7SM — M75 |
| داخلی 54.5–68.0 / بیرونی 61.0–78.0 mm | 453-7M — M75 |
| داخلی 67.0–77.0 / بیرونی 75.0–89.0 mm | 453-8M — M90 |
| داخلی 75.0–91.0 / بیرونی 88.0–104.0 mm | 453-9M — M100 |
