کد محصول: GLAND-VBL-453-EXD

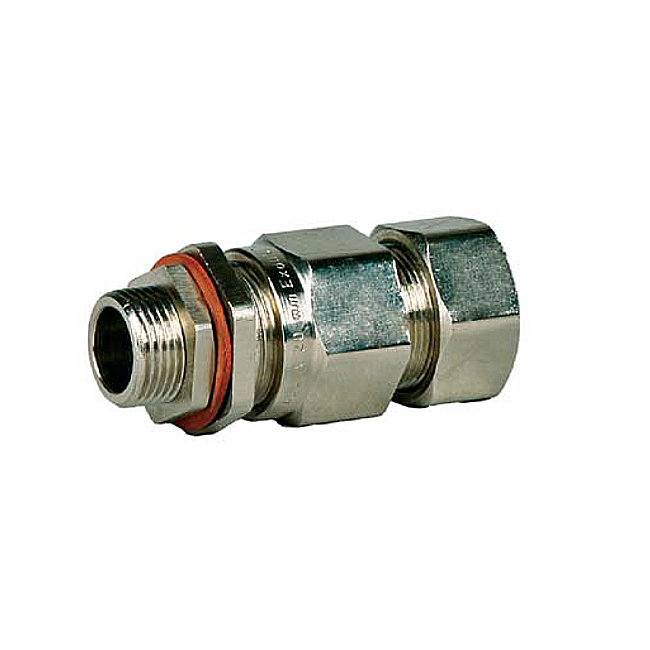

گلند کابل ضد انفجار TYPE VBL 453
گلند کابل ضد انفجار TYPE VBL 453 ماشین‌سازی شمال برای کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA) با عایق الاستومر یا پلاستیک؛ Ex d IIC، IP66، جنس برنج یا استیل ضدزنگ، رزوه M20 تا M63 (سایزهای O تا E).
نکات کلیدی
- گلند کابل ضد انفجار TYPE VBL 453 ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA) با عایق الاستومر یا پلاستیک
- مارکینگ Ex d IIC برای Zone 1 و Zone 2
- گواهی BAS Ex 98D 1230U
- درجه حفاظت IP66
- جنس برنج یا استیل ضدزنگ
- رزوه M20 تا M63 (سایزهای O تا E)
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE VBL 453
گلند ضد انفجار TYPE VBL 453 ماشین‌سازی شمال (پیروز) گلند ضد شعله برای کابل‌های سرب‌پوش زره‌دار است که علاوه بر مهار زره، پیوستگی الکتریکی غلاف سربی را تامین می‌کند؛ مناسب گروه‌های گازی IIA، IIB و IIC در Zone 1 و Zone 2.
کاربرد و عملکرد
این گلند برای کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA) با عایق الاستومر یا پلاستیک در محیط‌های داخلی و خارجی مناسب است و وظیفه مهار زره کابل، اتصال الکتریکی به غلاف سربی و آب‌بندی غلاف داخلی را بر عهده دارد. آب‌بند داخلی گلند تست فشار 30 بار (450 psi) به مدت دو دقیقه را با موفقیت پشت سر می‌گذارد.
حفاظت ضد انفجار و گواهی
مارکینگ II 2 G — Ex d IIC Gb با گواهی BAS Ex 98D 1230U، منطبق با BS 6121 نوع E2FW، BS 5501 بخش‌های 1 و 5، EN 50014، EN 50018، IEC 60079-0 و IEC 60079-1. درجه حفاظت IP66 و قابل استفاده در Zone 1 و Zone 2.
جنس، سایز و متعلقات
جنس بدنه برنج یا استیل ضدزنگ و پوشش قابل آبکاری یا پوشش‌دهی متناسب با کاربرد (مانند آبکاری نیکل) است. محدوده رزوه ورودی: M20 تا M63 (سایزهای O تا E). محدوده قطر کابل قابل قبول: غلاف داخلی 7.5 تا 51.8 mm و غلاف بیرونی 10.5 تا 64.8 mm. متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 |
| درجه حفاظت | IP66 |
| شماره گواهی | BAS Ex 98D 1230U |
| گروه گازی | IIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G — Ex d IIC Gb |
| منطقه | 1، 2 |
| نوع حفاظت | Ex d |
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | قابل آبکاری یا پوشش‌دهی متناسب با کاربرد (مانند آبکاری نیکل) |
| مشخصات تخصصی | |
| سایز رزوه | M20 تا M63 (سایزهای O تا E) |
| عملکرد | مهار زره کابل، اتصال الکتریکی به غلاف سربی و آب‌بندی غلاف داخلی |
| متعلقات همراه | locknut shroud earth tag |
| محدوده قطر کابل | غلاف داخلی 7.5 تا 51.8 mm و غلاف بیرونی 10.5 تا 64.8 mm |
| مدل / TYPE | TYPE VBL 453 |
| نوع رزوه | Metric |
| نوع کابل | Armored |
