کد محصول: GLAND-421-EXD

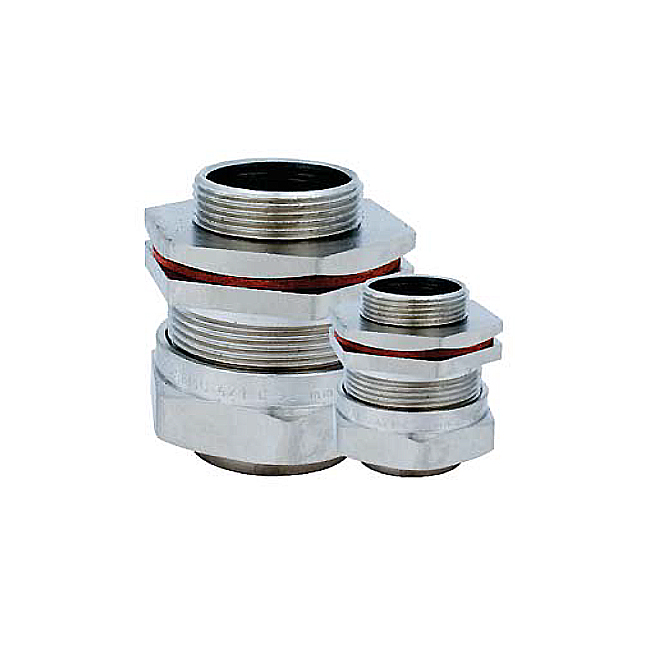

گلند کابل ضد انفجار TYPE 421
گلند کابل ضد انفجار TYPE 421 ماشین‌سازی شمال برای کابل‌های بدون زره با عایق الاستومر یا پلاستیک؛ Ex d IIC، IP66، جنس برنج یا استیل ضدزنگ، رزوه M20 تا M63 (سایزهای Os تا E).
نکات کلیدی
- گلند کابل ضد انفجار TYPE 421 ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های بدون زره با عایق الاستومر یا پلاستیک
- مارکینگ Ex d IIC برای Zone 1 و Zone 2
- گواهی BAS Ex 98D 1133U
- درجه حفاظت IP66
- جنس برنج یا استیل ضدزنگ
- رزوه M20 تا M63 (سایزهای Os تا E)
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE 421
گلند ضد انفجار TYPE 421 ماشین‌سازی شمال (پیروز) گلند ضد شعله (Ex d) برای ورود کابل‌های بدون زره به محفظه‌های ضد انفجار در مناطق گازی Zone 1 و Zone 2 است.
کاربرد و عملکرد
این گلند برای کابل‌های بدون زره با عایق الاستومر یا پلاستیک در محیط‌های داخلی و خارجی مناسب است و وظیفه آب‌بندی روی غلاف بیرونی کابل را بر عهده دارد. آب‌بند داخلی گلند تست فشار 30 بار (450 psi) به مدت دو دقیقه را با موفقیت پشت سر می‌گذارد.
حفاظت ضد انفجار و گواهی
مارکینگ II 2 G — Ex d IIC Gb با گواهی BAS Ex 98D 1133U، منطبق با BS 6121 نوع A1F و A2F، BS 5501 بخش‌های 1 و 5، EN 50014، EN 50018، IEC 60079-0 و IEC 60079-1. درجه حفاظت IP66 و قابل استفاده در Zone 1 و Zone 2.
جنس، سایز و متعلقات
جنس بدنه برنج یا استیل ضدزنگ و پوشش قابل آبکاری یا پوشش‌دهی متناسب با کاربرد (مانند آبکاری نیکل) است. محدوده رزوه ورودی: M20 تا M63 (سایزهای Os تا E). محدوده قطر کابل قابل قبول: 3.0 تا 54.5 mm (قطر غلاف بیرونی). متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 |
| درجه حفاظت | IP66 |
| شماره گواهی | BAS Ex 98D 1133U |
| گروه گازی | IIC |
| گواهینامه | ATEX |
| مارکینگ Ex | II 2 G — Ex d IIC Gb |
| منطقه | 1، 2 |
| نوع حفاظت | Ex d |
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | قابل آبکاری یا پوشش‌دهی متناسب با کاربرد (مانند آبکاری نیکل) |
| مشخصات تخصصی | |
| سایز رزوه | M20 تا M63 (سایزهای Os تا E) |
| عملکرد | آب‌بندی روی غلاف بیرونی کابل |
| متعلقات همراه | locknut shroud earth tag |
| محدوده قطر کابل | 3.0 تا 54.5 mm (قطر غلاف بیرونی) |
| مدل / TYPE | TYPE 421 |
| نوع رزوه | Metric |
| نوع کابل | Unarmored |
ابعاد
| مقدار | کد |
|---|---|
| غلاف بیرونی 3.0 تا 7.6 mm | Os — M20 |
| غلاف بیرونی 7.5 تا 11.5 mm | O — M20 |
| غلاف بیرونی 11.0 تا 13.5 mm | A — M20 |
| غلاف بیرونی 13.0 تا 19.2 mm | B — M25 |
| غلاف بیرونی 19.0 تا 26.2 mm | C — M32 |
| غلاف بیرونی 25.0 تا 31.5 mm | C2 — M40 |
| غلاف بیرونی 31.5 تا 44.3 mm | D — M50 |
| غلاف بیرونی 42.5 تا 54.5 mm | E — M63 |
