کد محصول: FLBA-MIOL-2X

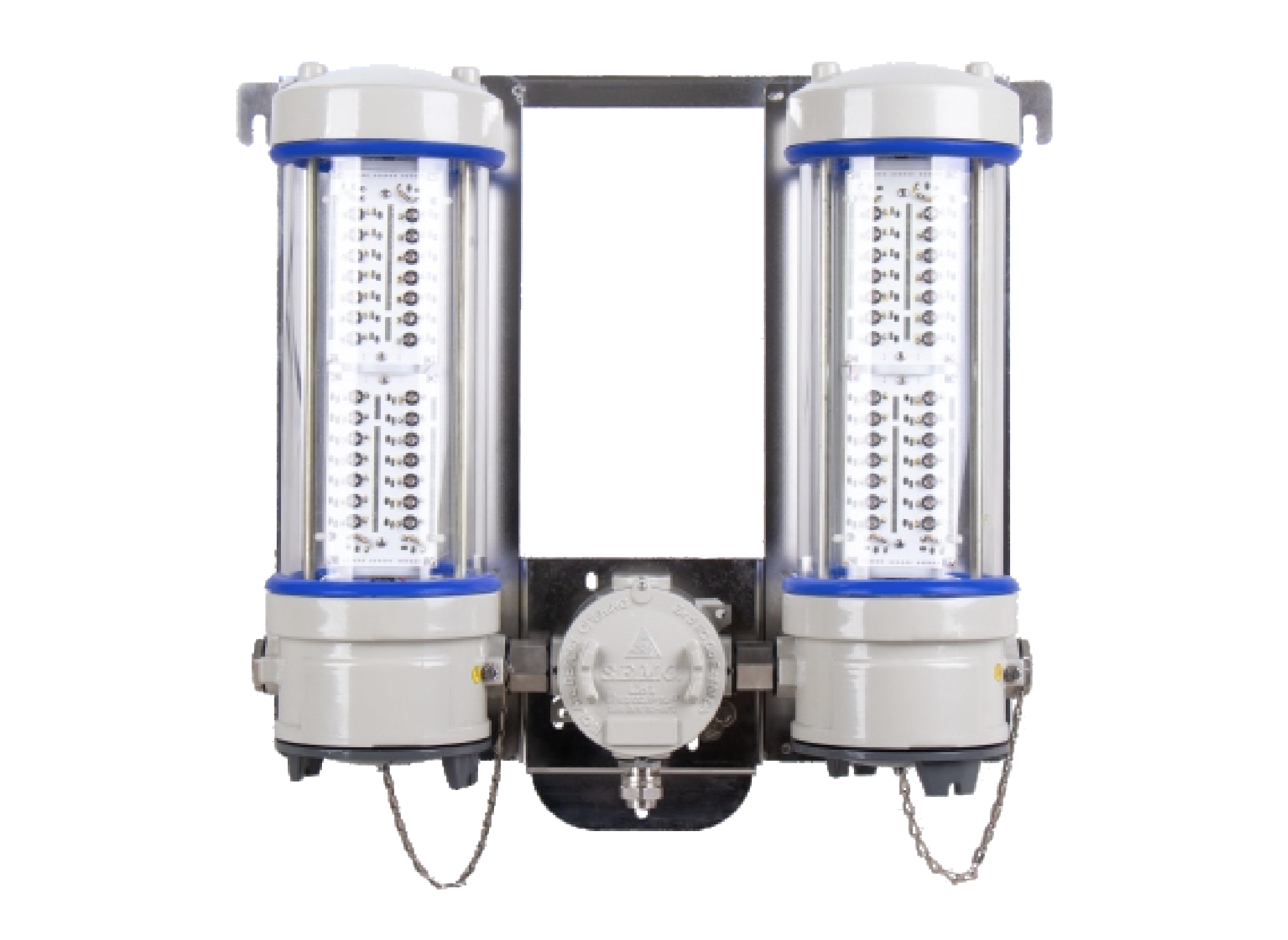

چراغ هشدار خلبان ضد انفجار مدل FLBA-MIOL-2X
چراغ هشدار هواپیما (Medium Intensity) FLBA-MIOL-2X با دو ماژول Main/Reserve، ۲۰۰۰+۲۰۰۰ cd، LED قرمز ۳۶۰°، IP66 و Ex d IIC T6.
نکات کلیدی
- دو ماژول نوری Main/Reserve
- Medium Intensity 2000 cd در هر ماژول
- Redundancy در صورت خرابی یک ماژول
- LED ماژولار قرمز 360°
- پوشش Borosilicate
- IP66 — Indoor/Outdoor
- بدنه آلومینیومی RAL7032
معرفی
معرفی FLBA-MIOL-2X
چراغ هشدار خلبان FLBA-MIOL-2X نسخه دو ماژوله خانواده MIOL ماشینسازی شمال است با ساختار Main/Reserve برای افزایش قابلیت اطمینان در موانع هوایی Medium Intensity مطابق ICAO.
عملکرد نوری
هر ماژول 2000 cd (Main و Reserve) در حالت Flashing، LED قرمز با تابش 360°، نرخ فلاش 20–60 fpm. مصرف میانگین کمتر از 20 W با پالس 100 W به مدت 35 ms. عمر مفید 100,000 ساعت.
ایمنی ضد انفجار
مارکینگ II 2G Ex d IIC T6، گواهی IMQ 20 ATEX 002X، IP66 و دمای محیط -30°C تا +55°C. حفاظت EMC و Over-Voltage داخلی (2.5 kV).
بدنه و نصب
بدنه آلومینیوم آلیاژی RAL7032 با درپوش RAL7043 و پوشش Borosilicate Glass. وزن تقریبی 11 kg. دو براکت اسلاتدار با پیچ M8/M10 (سایر براکتها درخواستی). ورودی کابل 1×M20 (سایر رزوهها با آداپتور).
برق
تغذیه 180~260 VAC (24 VDC/AC درخواستی)، 50/60 Hz، جریان نامی 100 mA، زمان راهاندازی 0.8 s (230 V, 50 Hz). اتصال مستقیم به ترمینال L, N, PE — 4 mm².
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-28 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | IMQ 20 ATEX 002X |
| کلاس دما | T6 |
| گروه گازی | IIC |
| گواهینامه | ATEX IECEx |
| مارکینگ Ex | II 2G Ex d IIC T6 |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d |
| مشخصات مکانیکی | |
| جنس بدنه | Aluminium alloy |
| حباب / دیفیوز | Borosilicate glass |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | Grey RAL7032 |
| رنگ کاور | RAL7043 |
| ورودی کابل | Direct Entries, 1×M20 (other threads on request by adaptor) |
| وزن | 11 kg |
| مشخصات برقی | |
| اتصال زمین | External M5 Earth Stud |
| ترمینال اتصال | Direct connection to terminal (L, N, PE) — 4 mm² |
| توان لامپ | 20 |
| جریان نامی | 0.1 A |
| حفاظت EMC | بله — 2.5 kV |
| حفاظت Over-Voltage | بله |
| زمان روشن شدن | 0.8 s (at 230 V, 50 Hz) |
| فرکانس | 50/60 Hz |
| ولتاژ کاری | 180~260 VAC (24 VDC/AC on request) |
| مشخصات تخصصی | |
| حالت کار | Flashing |
| رنگ لنز | قرمز |
| زاویه تابش | 360 ° |
| ساختار | Main/Reserve dual |
| شدت نوری | 2000 cd Main / 2000 cd Reserve cd |
| عمر مفید | 100,000 ساعت |
| کاربرد | LED Ex Luminaire — Aircraft warning light fixture |
| کلاس شدت نوری | Medium Intensity (MIOL) |
| مدل / TYPE | FLBA-MIOL-2X |
| مطابق ICAO | بله |
| منبع نور | LED Board |
| نرخ فلاش | 40 fpm |
| نوع لامپ | MODULAR LED Board |
| نوع نصب | دیواری پایهدار |

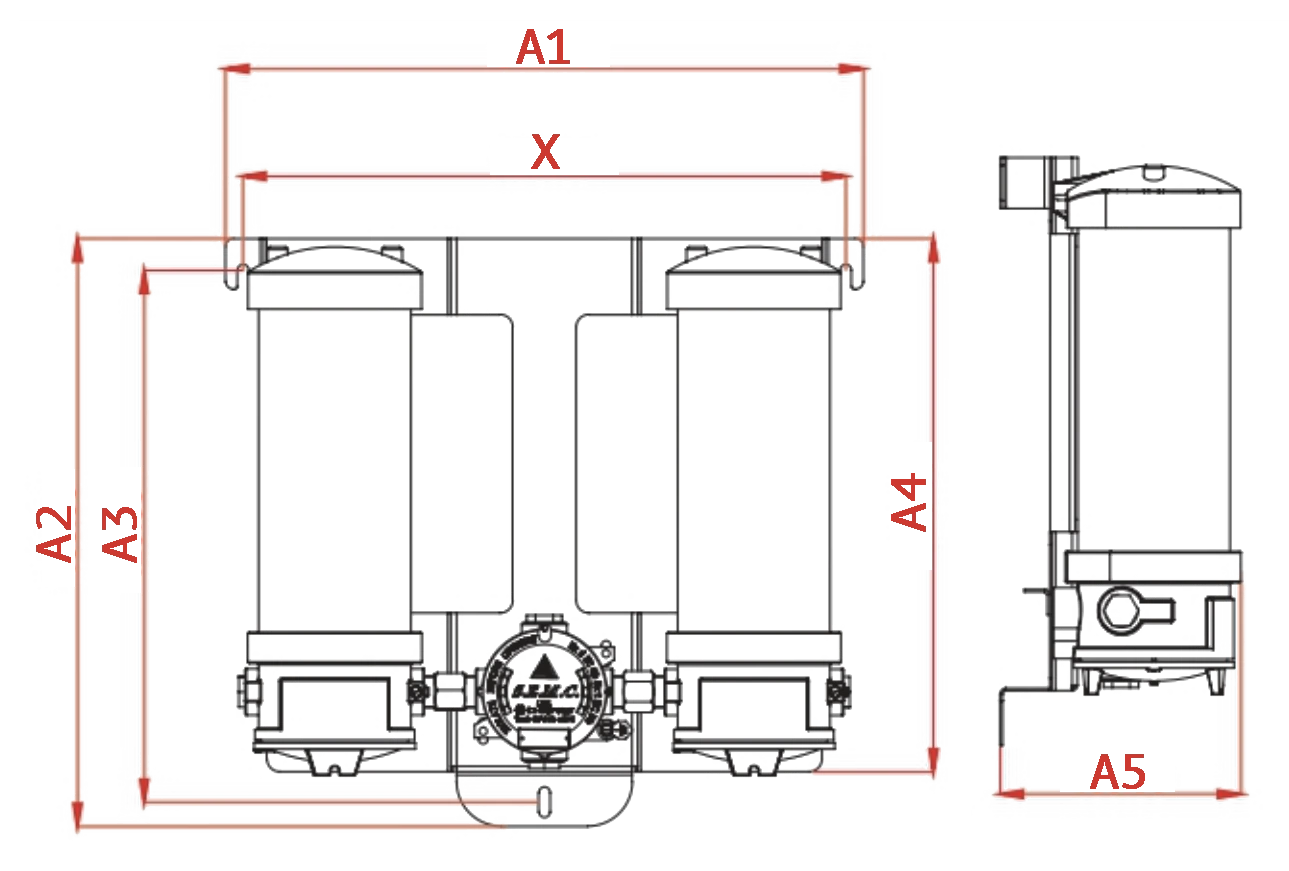

ابعاد
| مقدار | کد |
|---|---|
| 502 | A1 |
| 475 | X |
| 463 | A2 |
| 420 | A3 |
| 420 | A4 |
| 189.5 | A5 |
