کد محصول: FLBA-LIOL-2X

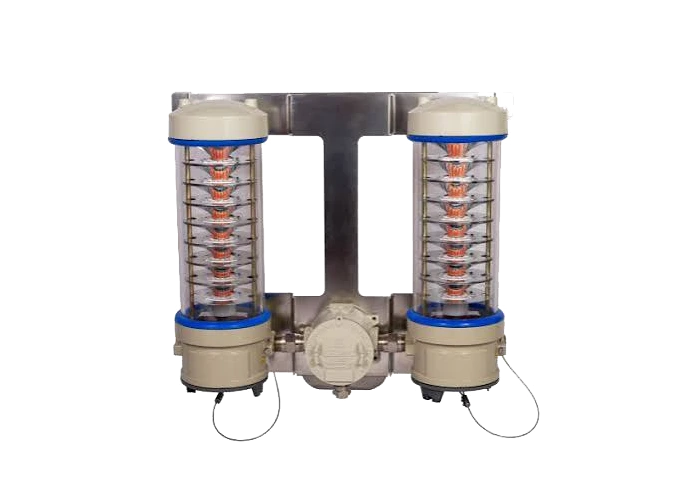

چراغ هشدار خلبان ضد انفجار مدل FLBA-LIOL-2X
برند: ماشین سازی شمال
کشور سازنده:ایران
چراغ هشدار هواپیما (Low Intensity) FLBA-LIOL-2X با دو ماژول Main/Reserve، ۳۲+۳۲ cd، LED قرمز ۳۶۰°، IP66 و Ex IIC T6.
نکات کلیدی
- دو ماژول نوری Main/Reserve
- Redundancy در صورت خرابی یک ماژول
- Low Intensity 32 cd در هر ماژول
- LED ماژولار قرمز
- پوشش Borosilicate
- IP66
معرفی
معرفی FLBA-LIOL-2X
چراغ هشدار خلبان FLBA-LIOL-2X نسخه دو ماژوله خانواده LIOL ماشینسازی شمال است با ساختار Main/Reserve برای افزایش قابلیت اطمینان در موانع هوایی.
عملکرد نوری
هر ماژول 32 cd (Main و Reserve)، LED قرمز 360°، فلاش 40–60 fpm. مصرف میانگین کمتر از 20 W با پالس 100 W به مدت 35 ms.
نصب
دو براکت اسلاتدار با پیچ M6 (سایر براکتها درخواستی). ورودی 1×M20.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-28 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | IMQ 20 ATEX 002X |
| کلاس دما | T6 |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX IECEx |
| مارکینگ Ex | II 2G Ex db op is IIC T6 Gb — II 2D Ex op is tb IIIC T85°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex op is Ex tb |
| مشخصات مکانیکی | |
| جنس بدنه | Aluminium alloy |
| حباب / دیفیوز | Borosilicate glass |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | Grey RAL7032 |
| رنگ کاور | RAL7043 |
| ورودی کابل | Direct Entries, 1×M20 |
| مشخصات برقی | |
| اتصال زمین | External M5 Earth Stud |
| ترمینال اتصال | Direct connection to terminal (L, N, PE) — 4 mm² |
| توان لامپ | 20 |
| جریان نامی | 0.1 A |
| حفاظت EMC | بله — 2.5 kV |
| حفاظت Over-Voltage | بله |
| زمان روشن شدن | 0.8 s (at 230 V, 50 Hz) |
| فرکانس | 50/60 Hz |
| ولتاژ کاری | 180~260 VAC |
| مشخصات تخصصی | |
| حالت کار | Flashing/steady |
| رنگ لنز | قرمز |
| زاویه تابش | 360 ° |
| ساختار | Main/Reserve dual |
| شدت نوری | 32 cd Main / 32 cd Reserve cd |
| عمر مفید | 100,000 ساعت |
| کاربرد | LED Ex Luminaire — Aircraft warning light fixture |
| کلاس شدت نوری | Low Intensity (LIOL) |
| مدل / TYPE | FLBA-LIOL-2X |
| مطابق ICAO | بله |
| منبع نور | LED Board |
| نرخ فلاش | 50 fpm |
| نوع لامپ | MODULAR LED Board |
| نوع نصب | دیواری پایهدار |

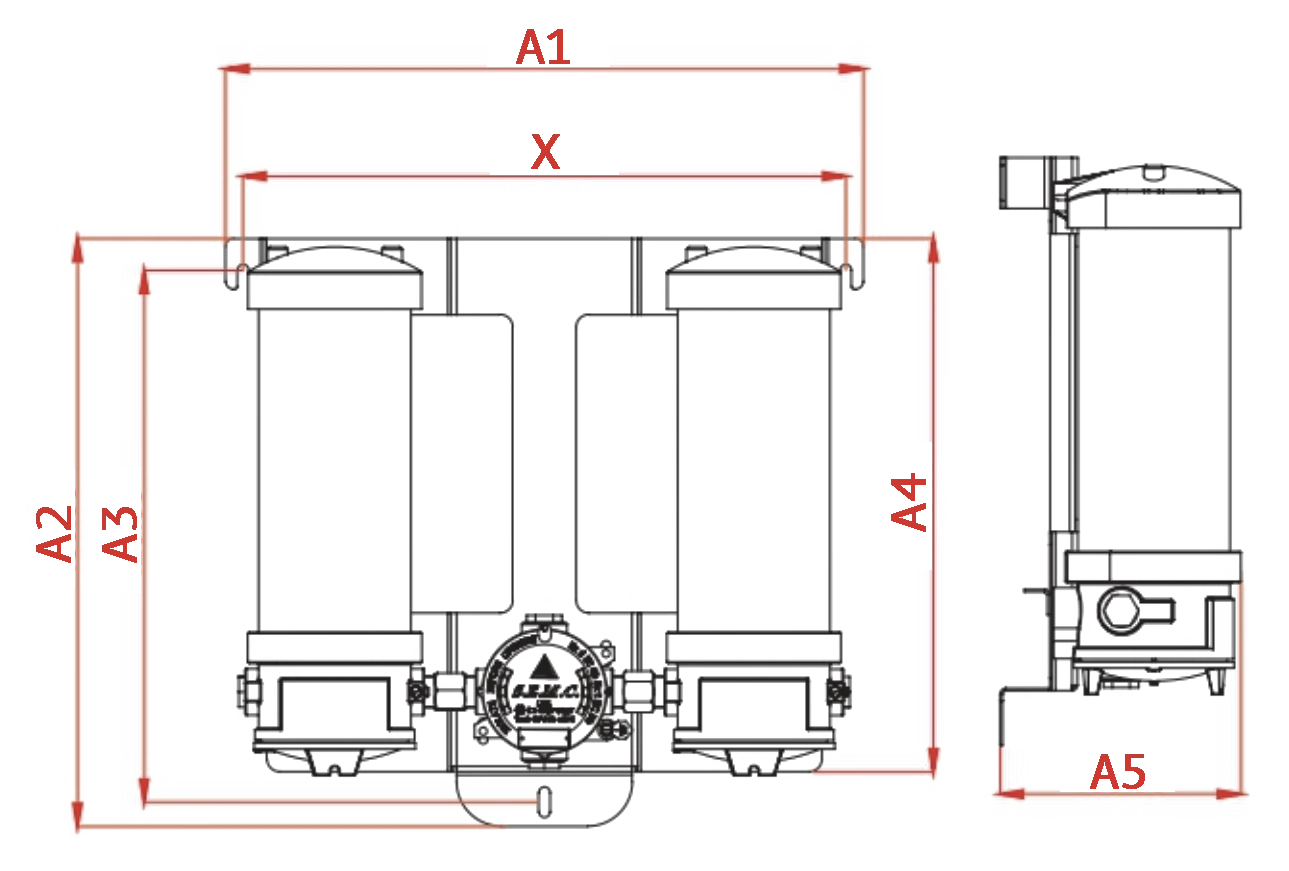

ابعاد
| مقدار | کد |
|---|---|
| 502 | A1 |
| 475 | X |
| 463 | A2 |
| 420 | A3 |
| 420 | A4 |
| 189.5 | A5 |
مستندات
در این بخش فایلهای فنی و تکمیلی محصول برای دانلود در دسترس است؛
مانند کاتالوگ معرفی، دیتاشیت مشخصات، راهنمای نصب و راهاندازی، و گواهینامههای استاندارد و کیفی.
با کلیک روی هر یک از موارد میتوانید فایل مربوطه را دریافت کنید.
سوالات متداول
دو ماژول LED مستقل با شدت 32 cd هر کدام؛ در صورت خرابی یک ماژول، ماژول رزرو همچنان چراغ هشدار را حفظ میکند.
