کد محصول: FLBA-LIOL

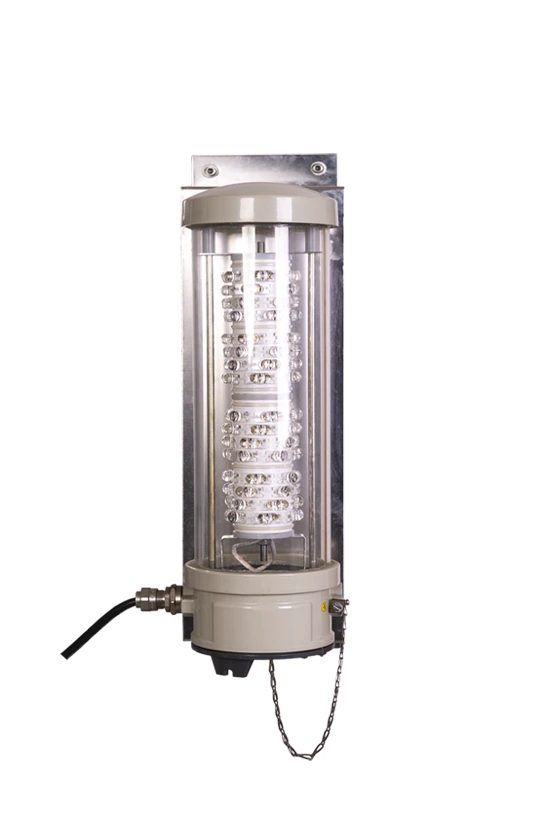

چراغ هشدار خلبان ضد انفجار مدل FLBA-LIOL
چراغ هشدار هواپیما (Low Intensity) FLBA-LIOL ماشین‌سازی شمال، ۳۲ cd، LED قرمز ۳۶۰°، IP66 و Ex db op is IIC T6 برای Zone 1/2/21/22.
نکات کلیدی
- چراغ هشدار هواپیما Low Intensity (LIOL)
- LED ماژولار با شدت نوری 32 cd
- حالت Flashing/Steady
- پوشش شیشه Borosilicate
- بدنه آلومینیومی RAL7032
- حفاظت EMC داخلی
- حفاظت Over-Voltage
معرفی
معرفی FLBA-LIOL
چراغ هشدار خلبان FLBA-LIOL از تولیدات ماشین‌سازی شمال است؛ چراغ LED ضد انفجار Low Intensity برای علامت‌گذاری سازه‌های بلند، دکل و موانع هوایی مطابق استانداردهای ICAO. مناسب نصب Indoor/Outdoor در Zone 1، 2، 21 و 22.
عملکرد نوری
شدت نوری 32 cd (Flashing/Steady)، LED قرمز با تابش 360°، نرخ فلاش 40–60 fpm. مصرف میانگین کمتر از 10 W با پالس 40 W به مدت 35 ms. عمر مفید 100,000 ساعت.
ایمنی ضد انفجار
مارکینگ Ex db op is IIC T6 Gb و Ex op is tb IIIC T85°C Db، گواهی IMQ 20 ATEX 002X، IP66 و دمای محیط -30°C تا +55°C.
نصب
ورودی کابل 1×M20، اتصال زمین M5 و براکت نصب لولهای گالوانیزه مناسب لوله 1½ اینچ.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات ضد انفجار | |
| استانداردها | EN 60079-0 EN 60079-1 EN 60079-28 EN 60079-31 |
| درجه حفاظت | IP66 |
| شماره گواهی | IMQ 20 ATEX 002X |
| کلاس دما | T6 |
| گروه گازی | IIC |
| گروه گردوغبار | IIIC |
| گواهینامه | ATEX IECEx |
| مارکینگ Ex | II 2G Ex db op is IIC T6 Gb — II 2D Ex op is tb IIIC T85°C Db |
| منطقه | 1، 2، 21، 22 |
| نوع حفاظت | Ex d Ex op is Ex tb |
| مشخصات مکانیکی | |
| ارت (اتصال زمین) | External M5 Earth Stud |
| جنس بدنه | Aluminium alloy |
| حباب / دیفیوز | Borosilicate glass |
| حداقل دمای محیط | -30 °C |
| حداکثر دمای محیط | 55 °C |
| رنگ بدنه | Grey RAL7032 |
| رنگ کاور | RAL7043 |
| ورودی کابل | Direct Entries, 1×M20 |
| مشخصات برقی | |
| ترمینال اتصال | Direct connection to terminal (L, N, PE) — 4 mm² |
| توان لامپ | 10 |
| جریان نامی | 0.1 A |
| حفاظت اضافه ولتاژ | بله |
| حفاظت EMC | بله — 2.5 kV |
| زمان روشن شدن | 0.8 s (at 230 V, 50 Hz) |
| فرکانس | 50/60 Hz |
| ولتاژ کاری | 180~260 VAC |
| مشخصات تخصصی | |
| حالت کار | Flashing/steady |
| رنگ لنز | قرمز |
| زاویه تابش | 360 ° |
| ساختار | Single |
| شدت نوری | 32 cd flashing/steady cd |
| عمر مفید | 100,000 ساعت |
| کاربرد | LED Ex Luminaire — Aircraft warning light fixture |
| کلاس شدت نوری | Low Intensity (LIOL) |
| مدل / TYPE | FLBA-LIOL |
| مطابق ICAO | بله |
| منبع نور | LED Board |
| نرخ فلاش | 50 fpm |
| نوع لامپ | MODULAR LED Board |
| نوع نصب | لولهای پایه‌دار |
