کد محصول: GLAND-VBL-153

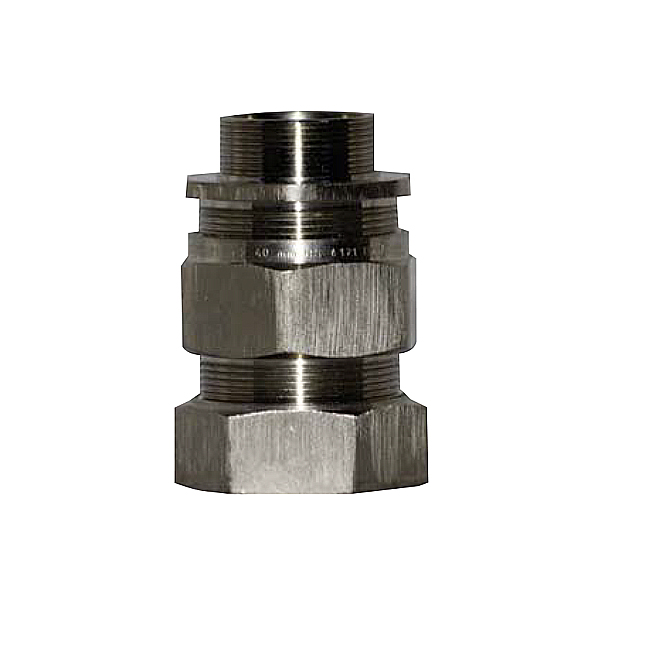

گلند کابل صنعتی TYPE VBL 153
گلند کابل صنعتی TYPE VBL 153 ماشین‌سازی شمال برای کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA)؛ IP66، جنس برنج یا استیل ضدزنگ، رزوه M20 تا M110 (سایزهای O تا I).
نکات کلیدی
- گلند کابل صنعتی TYPE VBL 153 ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA)
- درجه حفاظت IP66
- جنس برنج یا استیل ضدزنگ
- رزوه M20 تا M110 (سایزهای O تا I)
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE VBL 153
گلند صنعتی TYPE VBL 153 ماشین‌سازی شمال (پیروز) برای کابل‌های سرب‌پوش زره‌دار در تجهیزات صنعتی طراحی شده و علاوه بر مهار زره، پیوستگی الکتریکی غلاف سربی را تامین می‌کند.
کاربرد و عملکرد
این گلند برای کابل‌های سرب‌پوش زره‌دار سیمی (Lead Sheathed SWA) در محیط‌های داخلی و خارجی مناسب است و وظیفه مهار زره کابل، اتصال الکتریکی به غلاف سربی و آب‌بندی غلاف بیرونی را بر عهده دارد.
استاندارد و درجه حفاظت
ساخت مطابق BS 6121 با درجه حفاظت IP66. این گلند برای مناطق دارای خطر انفجار گواهی ندارد و برای کاربردهای صنعتی عمومی استفاده میشود.
جنس، سایز و متعلقات
جنس بدنه برنج یا استیل ضدزنگ و پوشش آبکاری نیکل طبق سفارش است. محدوده رزوه ورودی: M20 تا M110 (سایزهای O تا I). محدوده قطر کابل قابل قبول: غلاف داخلی 7.0 تا 96.0 mm و غلاف بیرونی 10.5 تا 115.0 mm. متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | آبکاری نیکل طبق سفارش |
| مشخصات تخصصی | |
| آرموردار | بله |
| سایز | M20 تا M110 (سایزهای O تا I) |
| عملکرد | مهار زره کابل، اتصال الکتریکی به غلاف سربی و آب‌بندی غلاف بیرونی |
| محدوده قطر کابل | غلاف داخلی 7.0 تا 96.0 mm و غلاف بیرونی 10.5 تا 115.0 mm |
مستندات
در این بخش فایل‌های فنی و تکمیلی محصول برای دانلود در دسترس است؛
مانند کاتالوگ معرفی، دیتاشیت مشخصات، راهنمای نصب و راه‌اندازی، و گواهینامه‌های استاندارد و کیفی.
با کلیک روی هر یک از موارد می‌توانید فایل مربوطه را دریافت کنید.
