کد محصول: GLAND-153

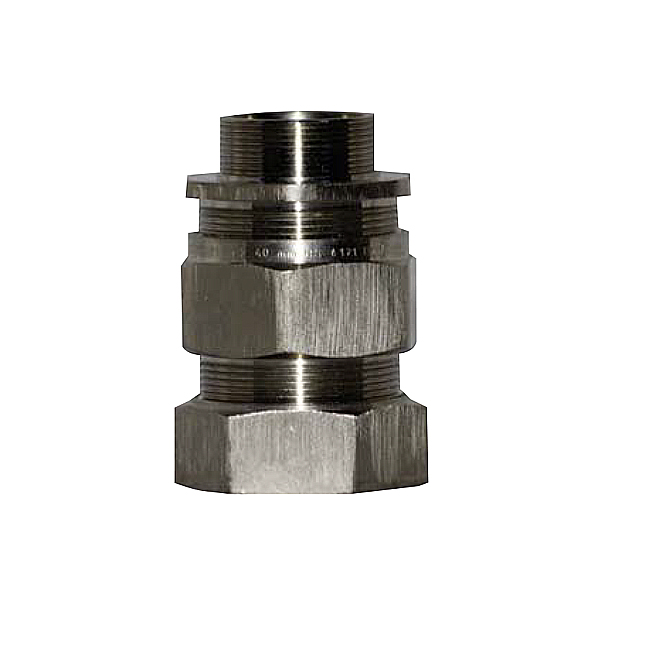

گلند کابل صنعتی TYPE 153
گلند کابل صنعتی TYPE 153 ماشین‌سازی شمال برای کابل‌های زره‌دار با عایق الاستومر یا پلاستیک؛ IP66، جنس برنج یا استیل ضدزنگ، رزوه M20 تا M110 (سایزهای O تا I).
نکات کلیدی
- گلند کابل صنعتی TYPE 153 ساخت ماشین‌سازی شمال (پیروز)
- مناسب کابل‌های زره‌دار با عایق الاستومر یا پلاستیک
- درجه حفاظت IP66
- جنس برنج یا استیل ضدزنگ
- رزوه M20 تا M110 (سایزهای O تا I)
- متعلقات: واشر آب‌بندی، مهره قفلی، ارت تگ و Shroud
معرفی
معرفی TYPE 153
گلند صنعتی TYPE 153 ماشین‌سازی شمال (پیروز) گلند دوآب‌بند برای کابل‌های زره‌دار در تابلوها و تجهیزات صنعتی است که زره کابل را مهار کرده و روی غلاف داخلی و بیرونی آب‌بندی ایجاد می‌کند.
کاربرد و عملکرد
این گلند برای کابل‌های زره‌دار با عایق الاستومر یا پلاستیک در محیط‌های داخلی و خارجی مناسب است و وظیفه مهار زره کابل، آب‌بندی غلاف بیرونی و آب‌بندی غلاف داخلی را بر عهده دارد.
استاندارد و درجه حفاظت
ساخت مطابق BS 6121 با درجه حفاظت IP66. این گلند برای مناطق دارای خطر انفجار گواهی ندارد و برای کاربردهای صنعتی عمومی استفاده میشود.
جنس، سایز و متعلقات
جنس بدنه برنج یا استیل ضدزنگ و پوشش آبکاری نیکل طبق سفارش است. محدوده رزوه ورودی: M20 تا M110 (سایزهای O تا I). محدوده قطر کابل قابل قبول: غلاف داخلی 7.0 تا 96.0 mm و غلاف بیرونی 10.5 تا 115.0 mm. متعلقات اختیاری: واشر آب‌بندی برای حفظ IP66 بین گلند و تجهیز، مهره قفلی (Locknut) برای ورودی‌های بدون رزوه، ارت تگ برای پیوستگی زمین و کلاهک محافظ (Shroud) برای شرایط جوی سخت.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| مشخصات مکانیکی | |
| جنس بدنه | Brass |
| رنگ بدنه | آبکاری نیکل طبق سفارش |
| مشخصات تخصصی | |
| آرموردار | بله |
| سایز | M20 تا M110 (سایزهای O تا I) |
| عملکرد | مهار زره کابل، آب‌بندی غلاف بیرونی و آب‌بندی غلاف داخلی |
| محدوده قطر کابل | غلاف داخلی 7.0 تا 96.0 mm و غلاف بیرونی 10.5 تا 115.0 mm |
